Выбор и установка расширительных баков для систем отопления

Принцип работы расширительных баков

В системе отопления при нагреве теплоноситель (вода или антифриз) увеличивается в объеме. Без соответствующего контроля это может привести к повышению давления в системе, что в свою очередь может вызвать повреждения трубопроводов, радиаторов и других элементов. Расширительный бак компенсирует увеличение объема теплоносителя и поддерживает стабильное давление.

Существует два основных типа расширительных баков:

1. Открытые баки

Это простые емкости, которые устанавливаются на верхней точке системы. Они имеют открытый доступ к атмосфере и применяются в гравитационных системах отопления. Основной недостаток — открытая конструкция, из-за чего теплоноситель испаряется, а также происходит контакт с воздухом, что ускоряет процессы коррозии в системе.

2. Закрытые (мембранные) баки

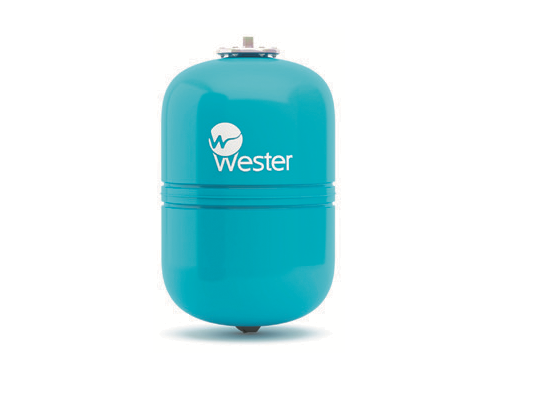

Это герметичные устройства, состоящие из двух камер: одной для теплоносителя, другой для воздуха или газа (обычно азота). Камеры разделяются гибкой мембраной. При увеличении объема теплоносителя он поступает в одну из камер, а воздух в другой камере сжимается, компенсируя давление в системе. Этот тип баков используется в современных системах отопления и считается более надежным и долговечным.

Как выбрать расширительный бак?

При выборе расширительного бака для системы отопления следует учитывать несколько ключевых факторов.

1. Объем бака

Основным параметром при выборе является его объем. Размер расширительного бака должен быть достаточным для того, чтобы вместить увеличившийся объем теплоносителя при нагреве. В общем случае, объем бака составляет около 10-12% от общего объема теплоносителя в системе. Например, если система отопления содержит 100 литров теплоносителя, объем расширительного бака должен быть около 10-12 литров.

2. Тип теплоносителя

При использовании антифриза для системы отопления объем расширительного бака должен быть увеличен на 50%, так как антифриз расширяется сильнее, чем вода. Это нужно учитывать при расчетах, чтобы избежать перегрузки системы.

3. Рабочее давление

Расширительный бак должен быть рассчитан на то давление, которое обычно поддерживается в системе отопления. Для закрытых систем давление составляет обычно 1,5-2,5 бара. Выбирайте бак с рабочим давлением, соответствующим характеристикам вашей системы.

4. Материал мембраны

Для мембранных баков важно обратить внимание на материал мембраны. Она должна быть устойчивой к воздействию высоких температур и теплоносителя. Для водных систем подходят мембраны из бутиловой резины, а для систем с антифризом лучше выбирать мембраны, стойкие к химическим воздействиям, например, из EPDM-резины.

5. Качество и бренд

Рынок предлагает множество производителей расширительных баков. Предпочтение стоит отдавать проверенным брендам с хорошей репутацией, так как от качества бака зависит долговечность всей системы отопления.

Установка расширительного бака

Правильная установка расширительного бака не менее важна, чем его выбор. Рассмотрим основные моменты, которые нужно учитывать при установке.

1. Место установки

Расширительный бак должен быть установлен в отапливаемом помещении, где температура воздуха не опускается ниже нуля, чтобы избежать замерзания теплоносителя в баке. Баки в открытых системах устанавливаются на самой высокой точке, чтобы обеспечить естественную циркуляцию жидкости. Закрытые баки могут быть установлены на любом удобном участке системы, обычно возле котла.

2. Подключение

Расширительный бак в закрытых системах устанавливается на обратной линии системы отопления, рядом с циркуляционным насосом. Это позволяет снизить износ бака, так как температура теплоносителя на обратке ниже, чем на подающей линии.

3. Проверка давления

Перед установкой бака важно проверить давление в его воздушной камере. Оно должно быть чуть ниже расчетного давления системы отопления (обычно на 0,2 бара). Это делается для того, чтобы бак мог правильно выполнять свою функцию по компенсации объема теплоносителя.

4. Регулярное обслуживание

Мембранные расширительные баки требуют периодического обслуживания. Важно проверять давление в воздушной камере не реже одного раза в год и при необходимости подкачивать его с помощью насоса. Также следует следить за состоянием мембраны и при необходимости заменять её.

Таким образом, расширительные баки играют важную роль в поддержании стабильности и безопасности систем отопления. При правильном выборе и установке они эффективно защищают систему от избыточного давления, продлевая срок её службы и снижая затраты на ремонт. При выборе бака необходимо учитывать объём системы, тип теплоносителя и рабочее давление. Установка должна проводиться с учётом рекомендаций по размещению и обслуживанию бака. Соблюдение этих правил обеспечит стабильную и безопасную работу системы отопления на долгие годы.
