Запорная арматура: какие бывают задвижки, затворы, клапаны и краны и как выбрать подходящую

Запорная арматура — одна из самых незаметных частей трубопроводной системы. Пока всё работает, на неё почти не обращают внимания. Но стоит потечь участку трубы, потребоваться ремонт оборудования или возникнуть аварийной ситуации — и выясняется, что именно от небольшого крана, задвижки или клапана зависит, можно ли быстро перекрыть поток.

По сути, задача запорной арматуры проста: остановить движение рабочей среды и обеспечить необходимую герметичность перекрытого участка. Именно так запорная арматура определяется и в терминологии ГОСТ 24856-2014. К ней относятся, в частности, краны, задвижки, клапаны и дисковые затворы.

Но простота задачи обманчива. Вода, теплоноситель, пар, газ и другие среды предъявляют к арматуре совершенно разные требования. Одно дело — небольшой латунный шаровой кран на бытовом водопроводе. Другое — стальная задвижка большого диаметра на промышленном трубопроводе.

Поэтому вопрос «какой кран купить?» иногда на самом деле должен звучать так:

какая арматура нужна для конкретного трубопровода, среды, давления, температуры и режима работы?

Разберёмся, чем отличаются основные виды запорной арматуры, где применяются задвижки, затворы и клапаны, когда достаточно латунного крана, а когда нужен стальной или чугунный корпус, и какие характеристики обязательно проверить перед покупкой.

Откуда вообще появилась необходимость перекрывать трубопроводы

История запорной арматуры начинается практически одновременно с историей самих систем водоснабжения.

Когда человек научился направлять воду по каналам и трубам, появилась проблема: воду нужно было не только доставить в нужное место, но и уметь остановить её поток.

В древних водопроводах использовались различные простейшие заслонки, пробки и устройства, позволявшие перекрывать или направлять воду. С развитием металлургии и промышленности конструкции становились сложнее: появились более совершенные клапаны, краны, задвижки и механизмы управления ими.

Промышленная революция сделала запорную арматуру особенно важной. Паровые машины, котельные, фабричные трубопроводы и системы отопления требовали уже не просто возможности «заткнуть трубу», а предсказуемого управления потоком при определённых давлениях и температурах.

В XX веке производство трубопроводной арматуры стало самостоятельной отраслью машиностроения. В СССР выпускались многочисленные типоразмеры арматуры для коммунального хозяйства, энергетики, нефтегазовой промышленности, химического производства и строительства.

Сегодня принцип остался тем же, но требования стали гораздо строже: важны материалы, давление, температура, герметичность, ресурс, способ соединения, тип привода и совместимость с рабочей средой.

Что такое запорная арматура простыми словами

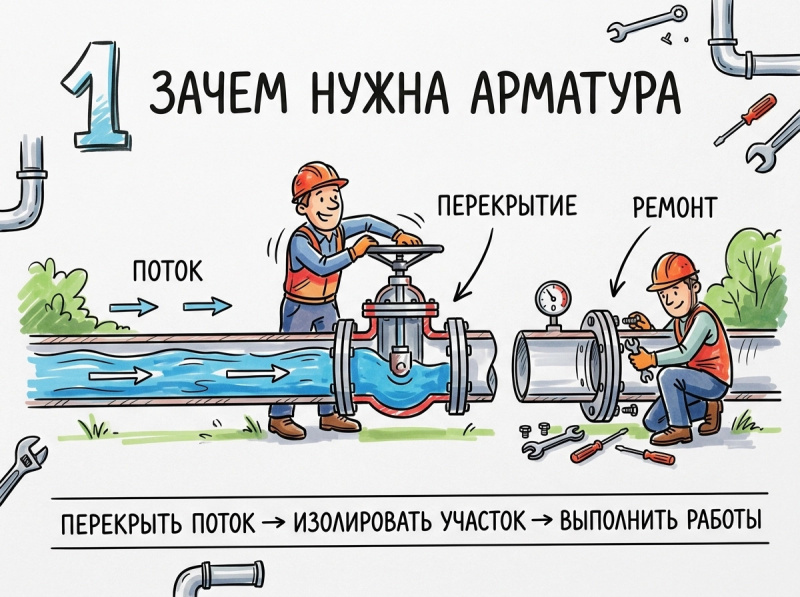

Представим обычный трубопровод.

По нему течёт вода.

Если поставить устройство, которое способно полностью остановить поток, мы получим простейший элемент запорной арматуры.

Но разные конструкции делают это по-разному.

1. У задвижки запирающий элемент перемещается поперёк направления потока.

2. У клапана запирающий элемент перемещается вдоль оси потока.

3. У крана запирающий элемент поворачивается вокруг своей оси.

4. У дискового затвора поток перекрывает поворачивающийся диск. Именно такие определения приведены в ГОСТ 24856-2014.

Внешне некоторые изделия могут казаться похожими, но внутри они работают совершенно по-разному.

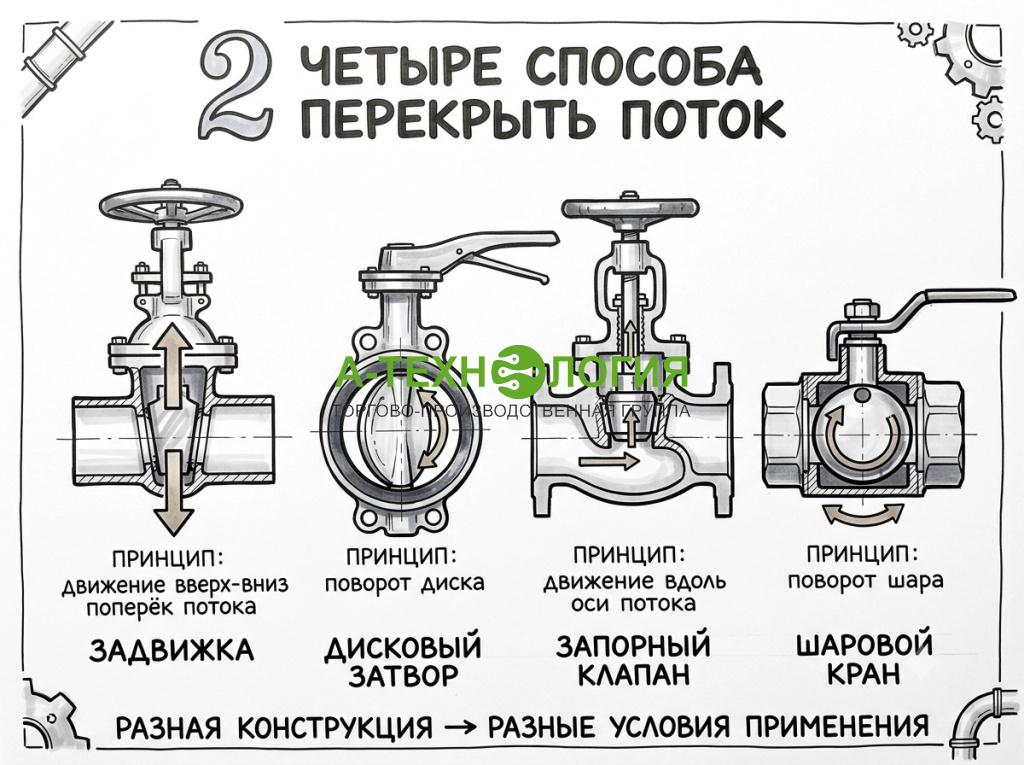

Четыре главных типа запорной арматуры

Для практического выбора удобно разделить оборудование на четыре основные группы:

На практике выбор между ними определяется не только диаметром.

Имеют значение давление, температура, рабочая среда, необходимая герметичность, частота переключений, способ монтажа и доступное пространство.

Задвижка: классическое решение для трубопроводов

Задвижка — один из наиболее узнаваемых видов промышленной запорной арматуры.

Внутри корпуса находится запирающий элемент, который перемещается перпендикулярно направлению движения среды. При открытии проход освобождается, при закрытии — перекрывается.

Именно поэтому задвижки хорошо подходят для задач, где требуется полностью открыть или полностью закрыть трубопровод.

Они широко применяются в системах:

• водоснабжения;
• отопления;
• газоснабжения;
• промышленного водопровода;
• котельных;
• энергетики;
• технологических трубопроводов;
• нефтегазовой отрасли.

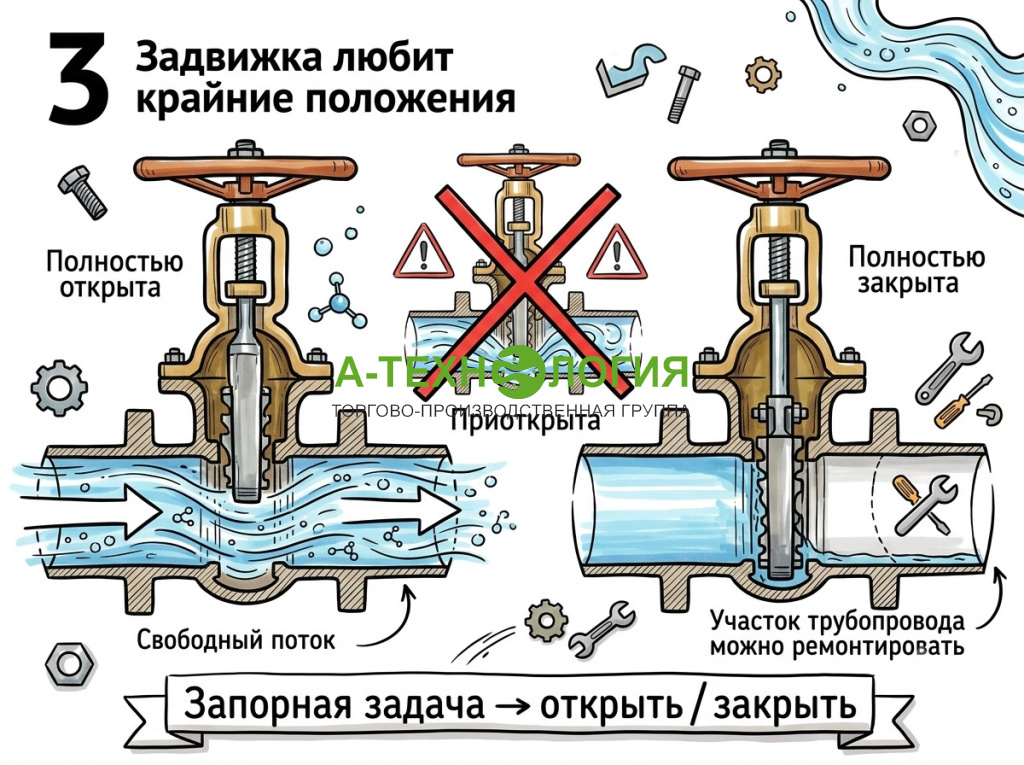

У задвижки есть важная особенность: её обычно не используют как обычный регулирующий орган для постоянного дросселирования потока.

То есть сценарий:

«Приоткроем задвижку на 30 % и оставим так»

для многих конструкций является неправильным режимом эксплуатации.

Задвижка прежде всего предназначена для отсечения потока.

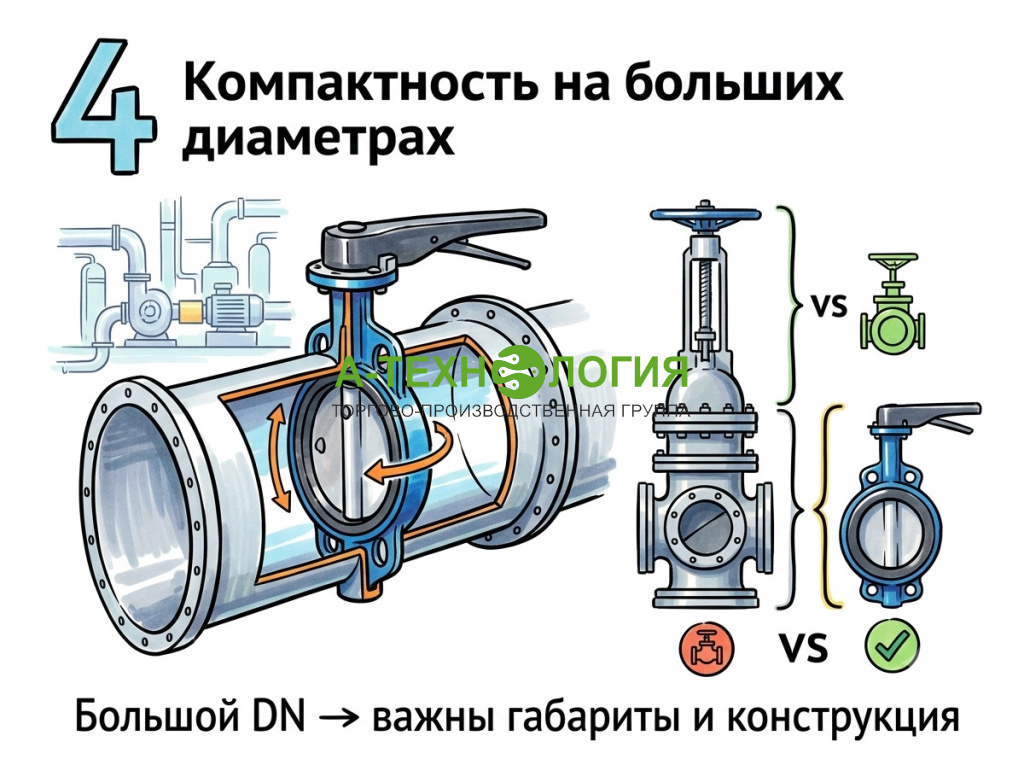

Почему задвижки особенно удобны на больших диаметрах

Чем больше становится диаметр трубопровода, тем большее значение имеют габариты, гидравлическое сопротивление, стоимость и усилие управления.

Задвижка при полностью открытом проходе может обеспечивать сравнительно небольшое сопротивление потоку. Поэтому её часто применяют на магистралях и трубопроводах большого диаметра.

Конкретные характеристики зависят от конструкции.

Для промышленного оборудования могут использоваться ручные, электрические, пневматические и другие приводы.

А уже при выборе конкретной модели необходимо учитывать DN, PN, материал корпуса, тип запирающего элемента, температуру и рабочую среду.

Дисковый затвор: когда компактность становится главным преимуществом

Дисковый затвор часто называют просто «затвором» или «баттерфляем».

Внутри корпуса находится диск, который поворачивается вокруг оси.

Повернули диск — поток перекрыт.

Повернули обратно — проход открыт.

ГОСТ 13547-2015 распространяется на дисковые затворы, включая запорные, запорно-регулирующие и регулирующие исполнения, с различными типами приводов.

Главное практическое преимущество дискового затвора — компактность.

По сравнению со многими традиционными конструкциями он может занимать значительно меньше места по длине трубопровода.

Это особенно заметно на больших диаметрах.

Где применяют дисковые затворы?

Они используются в:

• системах водоснабжения;
• теплоснабжении;
• вентиляции;
• водоотведении;
• промышленных трубопроводах;
• технологических системах;
• различных инженерных сетях.

Привод может быть ручным, электрическим, пневматическим или гидравлическим — конкретный вариант зависит от задачи.

Для небольшого трубопровода может быть достаточно ручки.

Для автоматизированной технологической линии потребуется привод, связанный с системой управления.

Запорный клапан: когда важна конструкция потока

Клапан отличается от задвижки принципом перемещения запирающего элемента.

У клапана он перемещается вдоль оси потока.

Такие конструкции используются в инженерных и промышленных системах, в том числе там, где требуется контролируемое закрытие конкретного участка.

При этом термин «клапан» достаточно широкий. Существуют запорные, регулирующие, предохранительные, обратные и другие разновидности.

И здесь особенно важно не перепутать назначение.

Запорный клапан и обратный клапан — не одно и то же.

Запорный клапан предназначен для принудительного перекрытия потока.

Обратный — для автоматического предотвращения движения среды в обратном направлении. Для обратной арматуры действует, в частности, ГОСТ 33423-2015.

Почему клапан не всегда заменяет задвижку

Конструкции отличаются гидравлическим сопротивлением, способом перемещения затвора, габаритами и рабочими характеристиками.

Поэтому просто заменить одну разновидность другой без проверки параметров нельзя.

Для бытового водопровода это может показаться несущественным.

Для промышленной системы изменение типа арматуры способно повлиять на потери давления, режим работы оборудования и характеристики всей системы.

Краны: самый привычный вид запорной арматуры

Большинство людей сталкиваются с кранами чаще всего.

Открыл ручку — вода пошла.

Закрыл — поток прекратился.

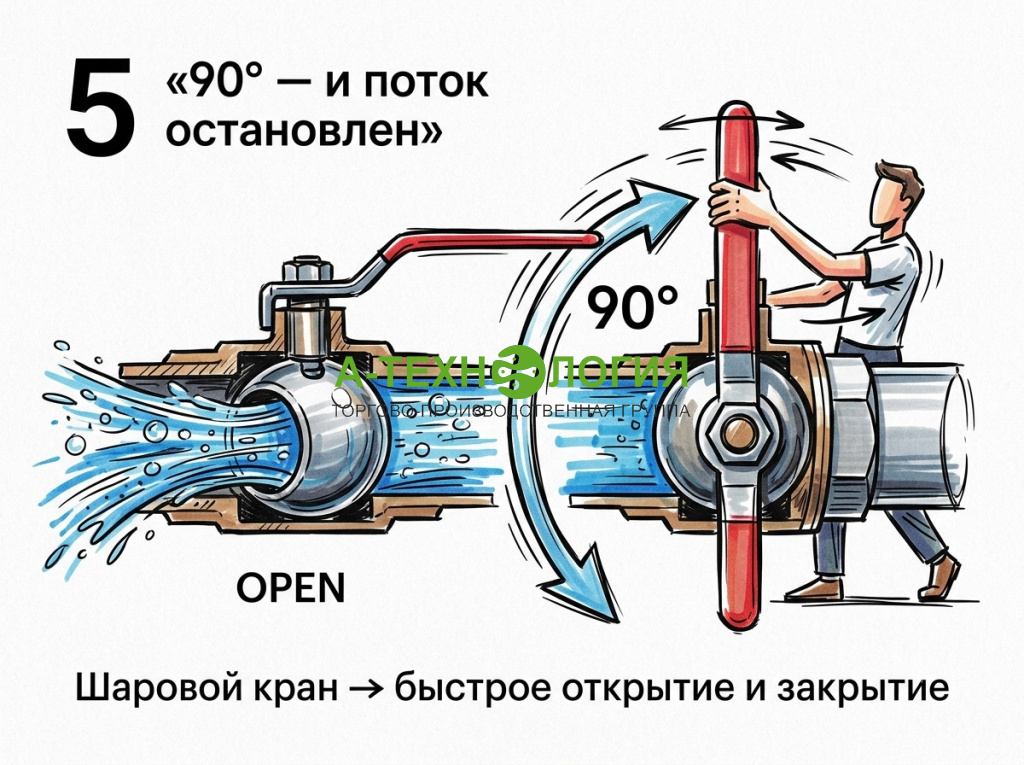

Современный шаровой кран использует вращающийся шар с проходным отверстием. Поворот примерно на четверть оборота позволяет быстро перейти между открытым и закрытым состоянием.

Именно поэтому шаровые краны стали чрезвычайно популярны в бытовых и инженерных системах.

В каталоге «А-Технологии» среди запорной арматуры представлены, например, шаровые краны с внутренней/внутренней резьбой, рычагом или «бабочкой», а также различные исполнения по диаметру и материалу.

Латунные краны: один из самых распространённых вариантов

Латунные шаровые краны широко применяются в системах водоснабжения, отопления и других инженерных коммуникациях.

Их популярность объясняется сочетанием:

• компактности;
• относительно небольшой массы;
• технологичности;
• коррозионной стойкости материала;
• доступной стоимости;
• большого количества вариантов присоединения.

Для латунных шаровых кранов существует действующий ГОСТ Р 59553-2021. Он распространяется на ручные запорные шаровые краны из медно-цинковых сплавов диаметром DN 10–100 и номинальным давлением до PN 40.

Но наличие слова «латунный» ещё не говорит, что любой латунный кран одинаково подходит для любой системы.

Нужно смотреть конкретную модель, давление, температуру, тип резьбы и назначение.

Стальные краны: когда требуется более серьёзное исполнение

Сталь используется там, где требуется соответствующая механическая прочность и рабочие характеристики.

Стальные краны применяются в инженерных и промышленных системах, включая трубопроводы с более высокими требованиями к давлению, температуре и условиям эксплуатации.

Особенно важно смотреть на:

• марку стали;
• тип исполнения;
• способ соединения;
• рабочую среду;
• диапазон температур;
• номинальное давление;
• требования конкретного проекта.

Для промышленного оборудования нельзя выбирать арматуру только по принципу:

«Сталь прочнее латуни, значит стальная лучше».

Правильнее сказать:

стальная арматура предназначена для других условий эксплуатации.

Чугунные краны и арматура

Чугун традиционно используется в трубопроводной арматуре, особенно в коммунальных и инженерных системах.

Его сильные стороны — литейные свойства, массивность и способность работать в определённых диапазонах давления и температуры.

Чугунная арматура может применяться в системах водоснабжения, теплоснабжения и других инженерных коммуникациях.

Но чугунные изделия тяжелее многих аналогов и требуют внимательного отношения к механическим нагрузкам и монтажу.

Особенно важно не допускать ситуации, когда вес арматуры или трубопровода создаёт чрезмерную нагрузку на соединение.

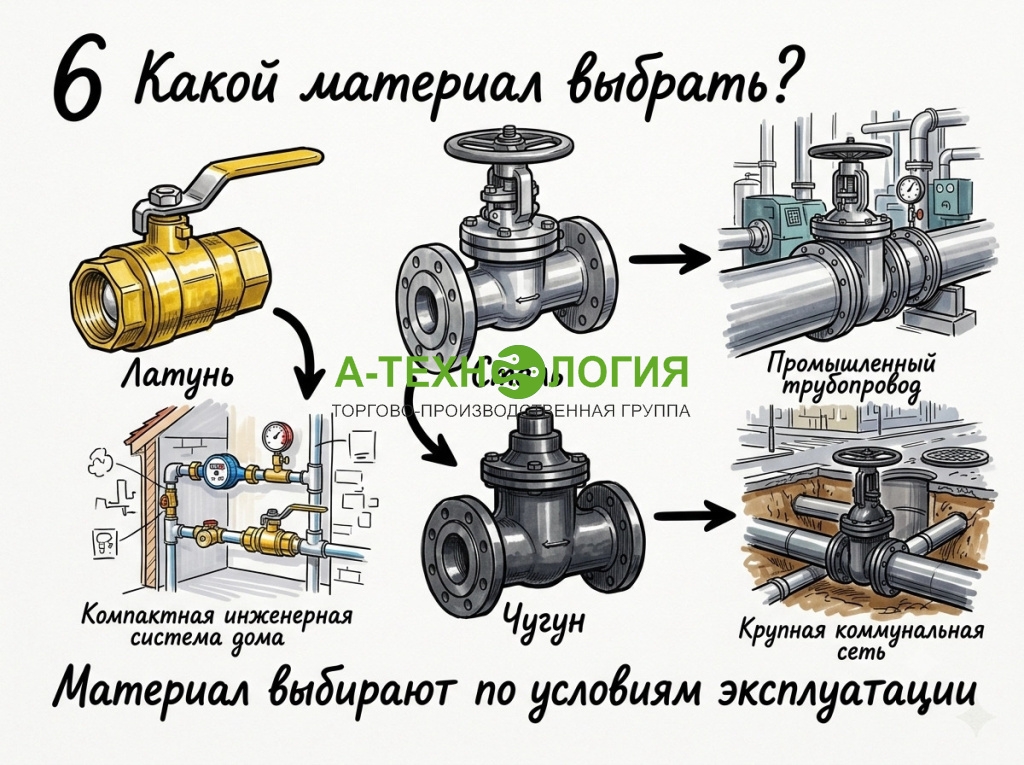

Латунь, сталь или чугун: что выбрать?

Универсального победителя нет.

Но окончательный выбор определяется не материалом отдельно, а всей совокупностью условий.

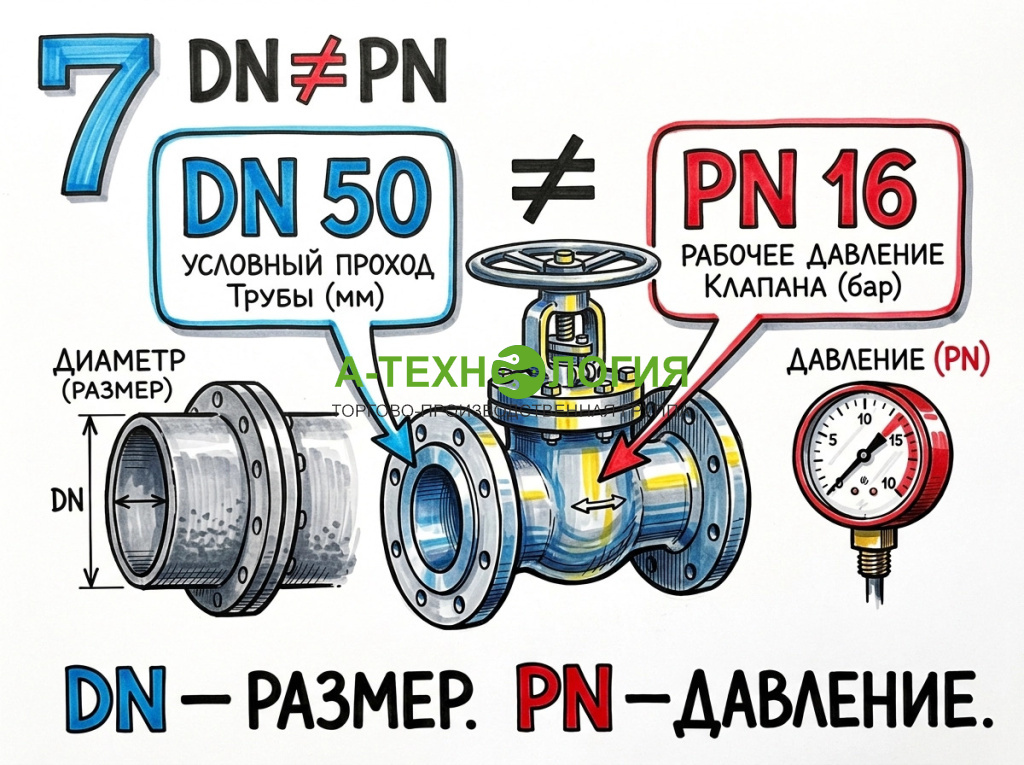

Что такое DN и почему «диаметр трубы 50 мм» недостаточно

На арматуре часто встречается обозначение:

DN 15, DN 20, DN 25, DN 50, DN 100 и т. д.

DN — номинальный диаметр.

Это не всегда означает, что внутренний диаметр конкретного изделия будет ровно соответствовать указанному количеству миллиметров.

Например, в каталоге «А-Технологии» для запорной арматуры представлены различные DN, включая 15, 20, 25, 32, 40, 50, 65, 80, 100 и другие размеры.

Поэтому при замене существующей арматуры желательно ориентироваться не только на измерение наружного диаметра трубы, но и на существующее обозначение, тип резьбы или фланцевого соединения и фактическую конструкцию системы.

Что означает PN?

PN — номинальное давление.

Проще говоря, это один из основных параметров, который позволяет понять, для какого класса давления предназначена арматура.

Например:

PN 10, PN 16, PN 25, PN 40.

Но здесь тоже есть важный нюанс.

PN нельзя воспринимать как универсальное разрешение работать при таком давлении в любых условиях.

Допустимые параметры могут зависеть от температуры, материала, рабочей среды и конкретной конструкции.

Поэтому нельзя рассуждать:

«В системе 16 бар, значит любой PN16 автоматически подходит».

Необходимо смотреть паспорт и технические характеристики конкретного изделия.

Резьба, фланец или сварка?

Арматура должна не только подходить по рабочим характеристикам — её ещё нужно установить в трубопровод.

Основные варианты соединения:

1. Резьбовое.
   Характерно для многих небольших кранов и инженерных систем.

2. Фланцевое.
   Используется для более крупных диаметров и промышленной арматуры.

3. Под приварку.
   Арматура приваривается непосредственно к трубопроводу.

4. Муфтовое и другие специальные исполнения.
   Используются в зависимости от конструкции системы.

Нельзя купить подходящий по давлению кран, а потом обнаружить, что соединение физически невозможно выполнить без переходников.

Поэтому способ подключения нужно определять ещё до покупки.

Рычаг или «бабочка»?

Для шаровых кранов небольшого диаметра часто встречаются два варианта ручного управления.

Рычаг удобен, когда вокруг крана достаточно места для поворота ручки.

Бабочка компактнее и может быть удобна там, где пространство ограничено.

В каталоге «А-Технологии» представлены оба варианта исполнения шаровых кранов.

На практике выбор часто определяется именно монтажным пространством.

Когда нужен угловой кран?

Обычный прямой кран устанавливается на прямом участке трубопровода.

Угловое исполнение позволяет изменить направление коммуникации непосредственно в месте установки.

Это удобно там, где пространство ограничено или конструкция системы требует компактного поворота.

Но угловая конструкция — это не просто «кран вместо отвода».

Нужно учитывать направление подключения и размеры конкретной модели.

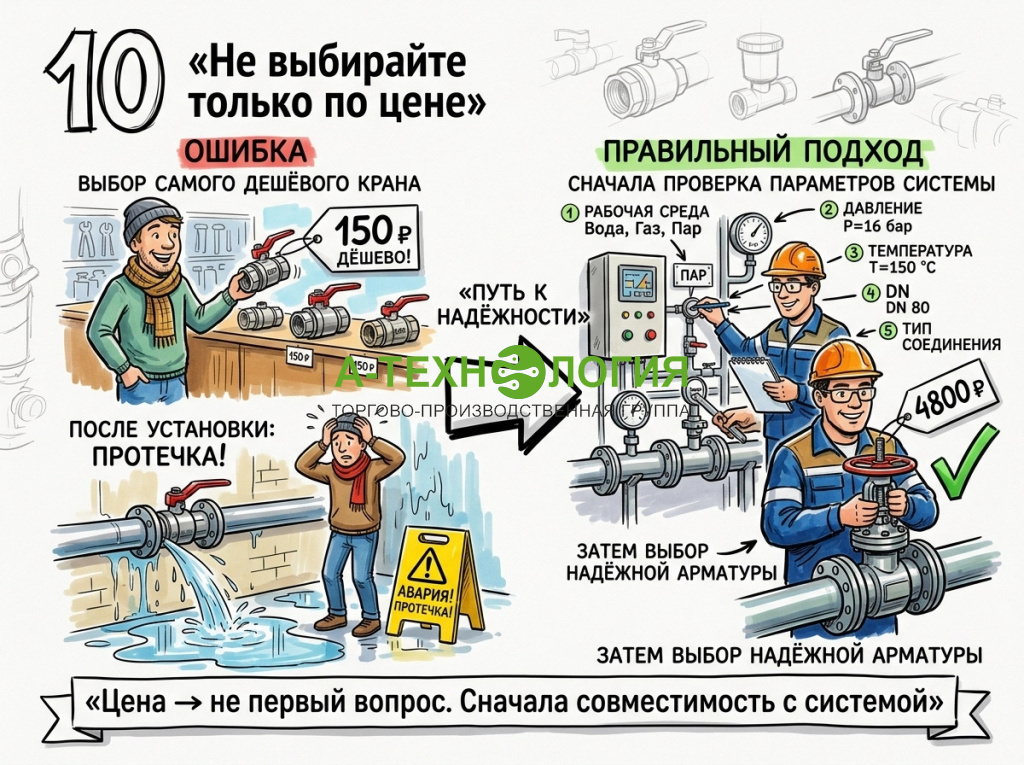

Запорная арматура — не место для экспериментов с дешёвыми аналогами

Иногда возникает соблазн выбрать самый дешёвый кран.

На маленьком бытовом участке разница в цене может казаться несущественной, но потенциальный ущерб от протечки может оказаться в десятки раз выше.

Особенно это касается:

• скрытой установки;
• отопительных систем;
• технических помещений;
• систем с высоким давлением;
• промышленных трубопроводов;
• горячей воды;
• газа;
• ответственных технологических линий.

ГОСТ 12.2.063-2015 отдельно устанавливает общие требования безопасности к трубопроводной арматуре и отсылает к стандартам на конкретные типы, включая клапаны, задвижки, дисковые затворы и краны.

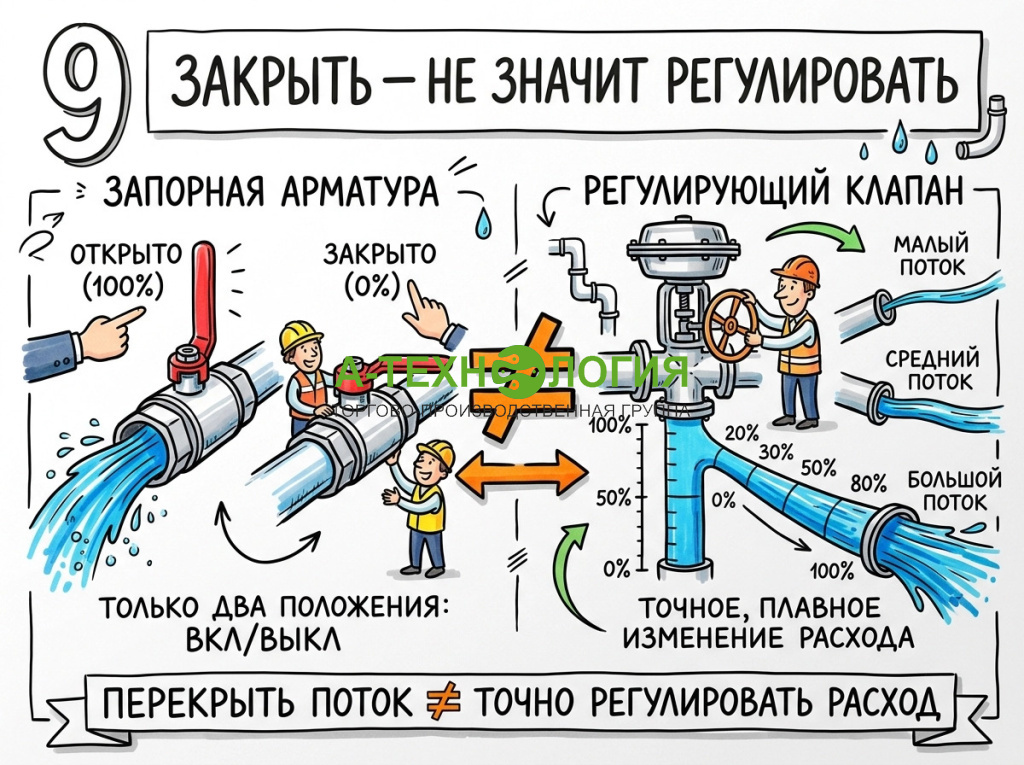

Можно ли шаровой кран использовать для регулировки?

Это один из распространённых вопросов.

Если кран шаровой предназначен как запорный, его основная задача — открыть или перекрыть поток.

Постоянное использование промежуточного положения для дросселирования может привести к нежелательным режимам работы и ускоренному износу запирающего элемента и уплотнений.

Если системе требуется постоянное регулирование расхода, следует использовать оборудование, конструктивно предназначенное для этой задачи.

Иными словами:

запорная арматура закрывает поток, регулирующая — управляет его параметрами.

Эти функции не стоит смешивать.

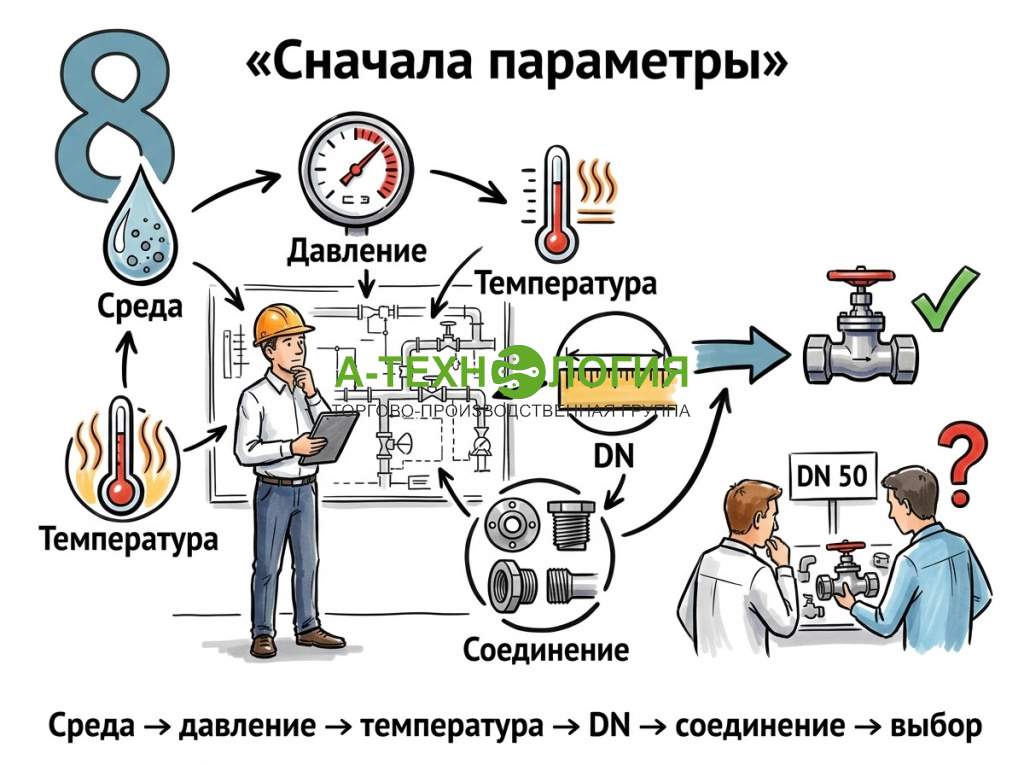

Как выбрать запорную арматуру: практический алгоритм

Перед покупкой ответьте на несколько вопросов.

1. Что течёт по трубе?

Вода, теплоноситель, газ, пар, химический раствор, нефтепродукт?

Материал и конструкция арматуры должны соответствовать рабочей среде.

2. Какое давление?

Определите требуемое PN и проверьте реальные рабочие параметры системы.

3. Какая температура?

Особенно важно для отопления, горячей воды, пара и технологических процессов.

4. Какой диаметр?

Определите DN и фактический способ присоединения.

5. Как соединяется арматура?

Резьба, фланец, сварка?

6. Как часто её будут переключать?

Одно дело — закрыть кран раз в несколько лет для ремонта.

Совсем другое — ежедневно выполнять десятки циклов.

7. Нужно только перекрывать или ещё регулировать?

Если требуется регулирование, запорная арматура может оказаться не лучшим решением.

8. Какое пространство есть для монтажа?

Проверьте длину изделия, положение ручки и возможность обслуживания.

Типичная ошибка: выбирать арматуру по одному параметру

Допустим, покупателю нужен кран DN 25.

Он находит несколько вариантов:

• латунный;
• стальной;
• с рычагом;
• с бабочкой;
• PN 16;
• PN 25;
• PN 40.

Какой брать?

Ответить только по DN невозможно.

Нужно знать:

среду + давление + температуру + способ подключения + режим работы + требования к материалу.

Именно поэтому профессиональный подбор выглядит не как:

«Мне нужен кран на 25».

А скорее:

«Нужен запорный кран DN25 для воды, давление до X, температура до Y, резьбовое соединение, ручное управление».

После этого выбор становится значительно проще.

Где применяется запорная арматура?

Сфера применения огромна.

Она используется в:

• частных домах;
• многоквартирных зданиях;
• котельных;
• системах отопления;
• водоснабжении;
• канализации;
• насосных станциях;
• промышленных предприятиях;
• энергетике;
• коммунальном хозяйстве;
• технологических трубопроводах;
• системах газоснабжения;
• нефтегазовой отрасли.

На сайте «А-Технологии» запорная арматура выделена в отдельную категорию, где представлены задвижки, краны, затворы и запорные клапаны; на странице каталога также доступны фильтры по рабочему давлению, производителю, DN, конструктивному исполнению и другим параметрам.

Как понять, что перед вами задвижка, клапан или затвор?

Есть простой визуальный ориентир.

Задвижка обычно имеет характерный корпус и шпиндель, перемещающий запирающий элемент вверх-вниз.

Клапан имеет запирающий элемент, который перемещается вдоль оси потока.

Дисковый затвор легко узнать по диску внутри прохода и поворотному механизму.

Шаровой кран часто имеет компактный корпус и ручку, которая поворачивается примерно на четверть оборота.

Но для точного определения всё равно лучше смотреть маркировку и паспорт изделия.

Что должно быть указано на арматуре?

Маркировка позволяет идентифицировать изделие и его основные параметры.

В зависимости от типа и требований стандарта могут указываться:

• изготовитель или товарный знак;
• DN;
• PN;
• материал;
• направление потока;
• другие параметры.

Для ответственных систем наличие паспорта и документации особенно важно.

Это не формальность.

По документам можно проверить, для каких условий эксплуатации предназначено изделие и какие ограничения установлены производителем.

Что выбрать: задвижку, затвор или кран?

Можно использовать очень упрощённую логику.

Небольшой бытовой трубопровод → часто удобен шаровой кран.

Большой трубопровод → рассматривают задвижки или дисковые затворы в зависимости от задачи.

Компактная арматура на большом диаметре → дисковый затвор часто оказывается интересным решением.

Промышленная система → выбор делается по расчётным параметрам, рабочей среде и проектным требованиям.

Но это именно ориентир, а не универсальная таблица замены.

Самое важное правило при покупке

Запорная арматура должна соответствовать не трубе как таковой, а всей системе.

Условные «DN50 и PN16» — это только начало разговора.

Нужно понимать:

что течёт → при каком давлении → при какой температуре → с какой скоростью → как часто будет переключаться → как соединяется → где устанавливается.

Только после этого имеет смысл выбирать конкретную модель.

Запорная арматура «А-Технологии»: когда важен не только товар, но и подбор

В каталоге «А-Технологии» сейчас представлены основные группы запорной арматуры: задвижки, краны латунные/стальные/чугунные, затворы и запорные клапаны. На странице каталога доступны десятки вариантов, в том числе шаровые краны разных диаметров и исполнений, с различными вариантами управления и подключения.

Для простой бытовой задачи характеристики конкретного изделия можно определить самостоятельно. Но если арматура предназначена для котельной, промышленного объекта, крупного водопровода, технологического трубопровода или системы с нестандартными параметрами, лучше сначала обсудить задачу со специалистом.

В «А-Технологии» можно получить консультацию по подбору запорной арматуры и уточнить наличие подходящих моделей.

Каталог запорной арматуры «А-Технологии»

Телефон: 8 (800) 101-34-20.

И если свести всю статью к одной мысли, она будет очень простой:

не выбирайте запорную арматуру только по диаметру и цене. Сначала определите рабочую среду, давление, температуру, способ подключения и задачу — а уже потом выбирайте конкретный тип и модель.
