Трубы для строительства и инженерных систем: какие бывают, где применяются и как выбрать подходящий материал

Труба кажется одним из самых простых элементов инженерной системы. По сути, это всего лишь полый цилиндр, по которому должна пройти вода, теплоноситель, газ или другая рабочая среда.

Но именно труба определяет, насколько долго прослужит трубопровод.

Можно поставить дорогой насос, качественную арматуру и современное оборудование, а затем получить проблемы из-за неправильно выбранного диаметра, материала, рабочего давления или способа соединения труб.

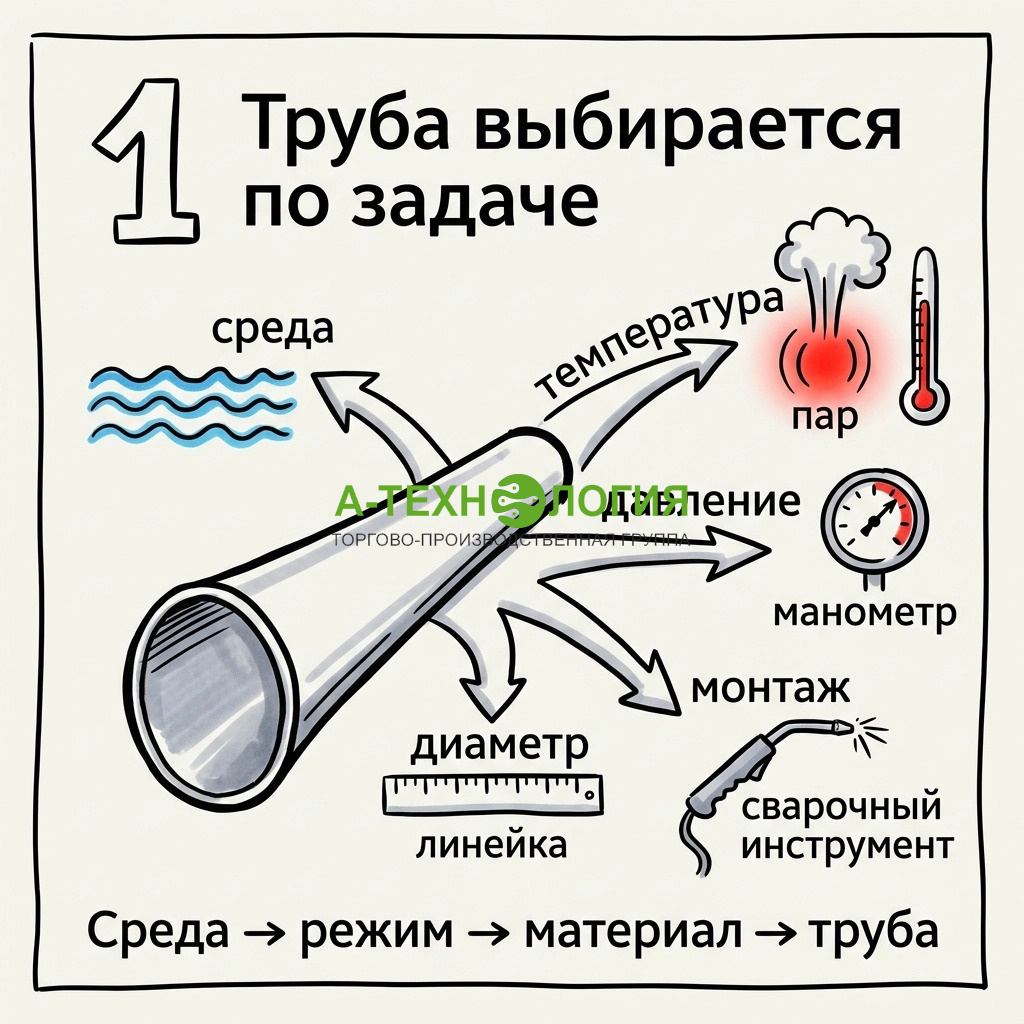

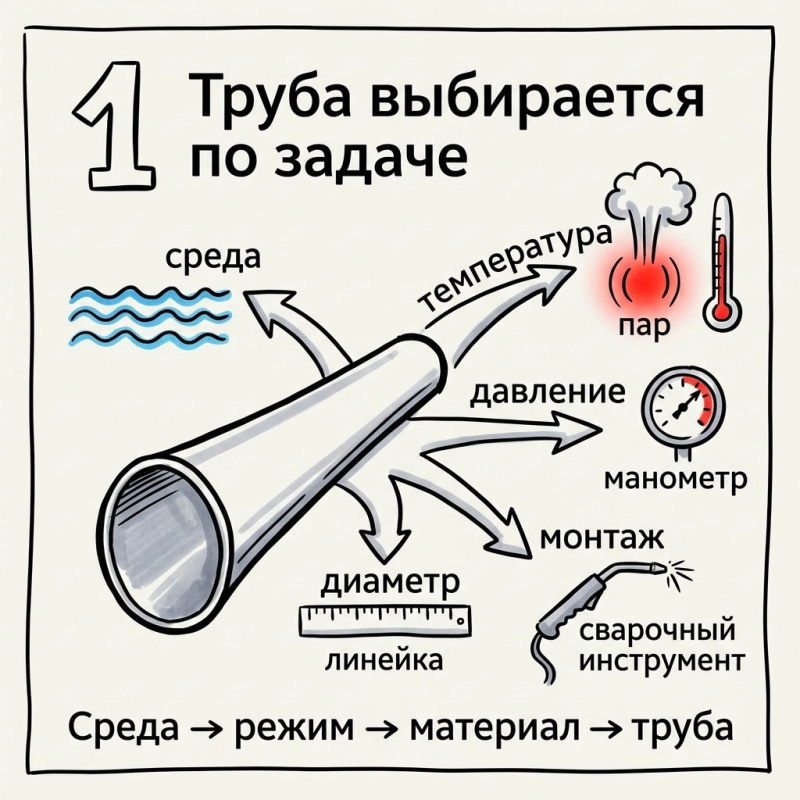

Труба — это не просто «полая стенка»

Особенно сильно ситуация изменилась за последние десятилетия. Стальные трубопроводы, которые ещё недавно были практически безальтернативным решением, сегодня во многих задачах конкурируют с ПНД, полипропиленом, сшитым полиэтиленом и металлопластиком.

При этом нельзя сказать, что полимерные трубы «вытеснили» металл. У каждого материала осталась своя область применения.

В каталоге «А-Технологии» представлены полимерные трубы нескольких основных направлений: ПНД, полипропиленовые системы, сшитый полиэтилен и металлопластиковые трубы. Компания также предлагает стальные трубы и другие элементы трубопроводов.

Разберёмся, чем отличаются эти материалы, где они применяются и почему выбирать трубу нужно не по принципу «эта толще и значит лучше», а исходя из конкретной задачи.

От ствола дерева до промышленного трубопровода: немного истории

Первые трубопроводы появились задолго до современной промышленности.

Древние цивилизации использовали керамические, деревянные и металлические элементы для транспортировки воды. Римские акведуки — один из наиболее известных примеров инженерного подхода к перемещению воды на большие расстояния.

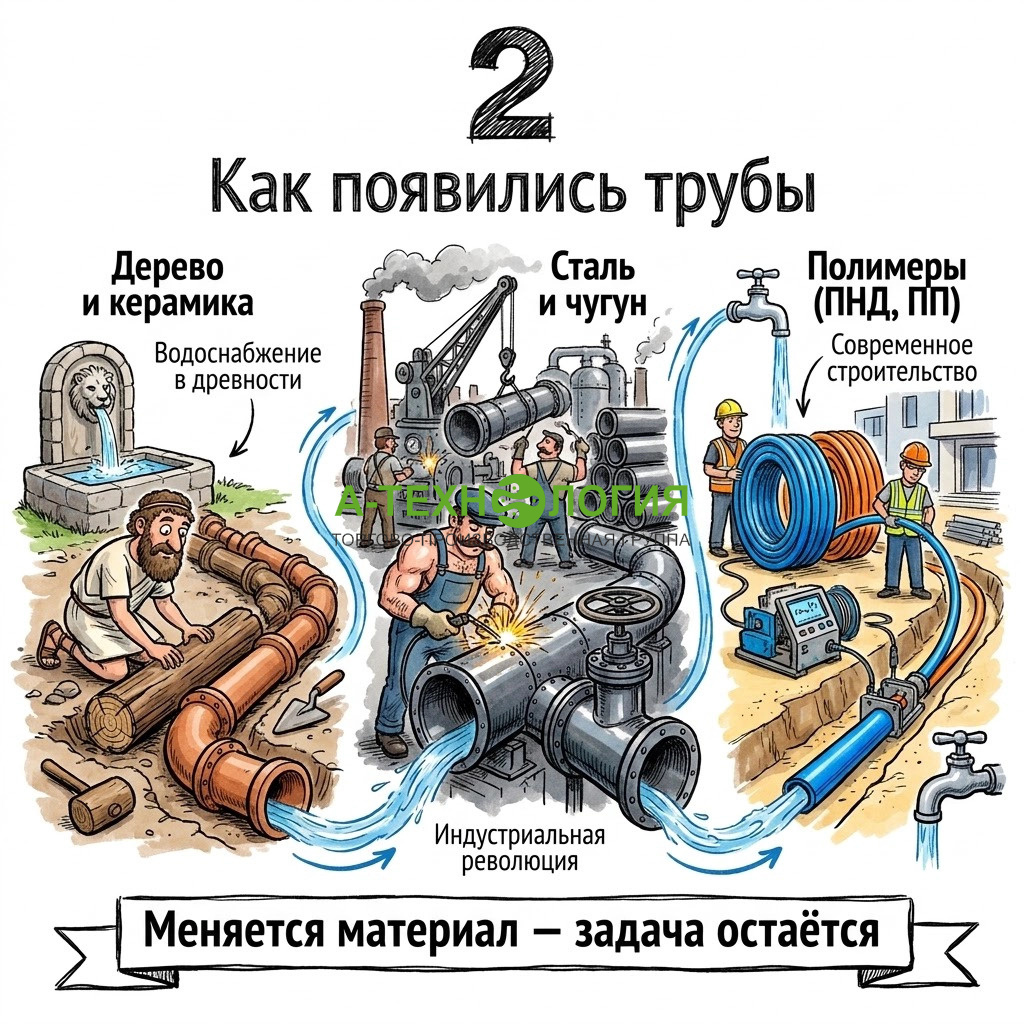

От дерева до полимера

Но настоящая революция произошла с развитием металлургии.

Когда появилась возможность массово производить металлические трубы, они начали использоваться не только для водоснабжения, но и в промышленности, отоплении, нефтегазовой отрасли и энергетике.

Сталь оказалась чрезвычайно удобным материалом: она прочная, выдерживает высокие давления и температуры, хорошо подходит для изготовления труб большого диаметра.

Поэтому на протяжении значительной части XX века стальная труба была одним из главных элементов инженерной инфраструктуры.

Почему трубы стали делать из полимеров

У стали есть серьёзные преимущества, но есть и проблема, которую невозможно игнорировать, — коррозия.

Вода, кислород, соли и другие факторы постепенно воздействуют на металл.

Кроме того, стальная труба достаточно тяжёлая. Её монтаж требует больше усилий, а соединение часто связано со сваркой или резьбовыми соединениями.

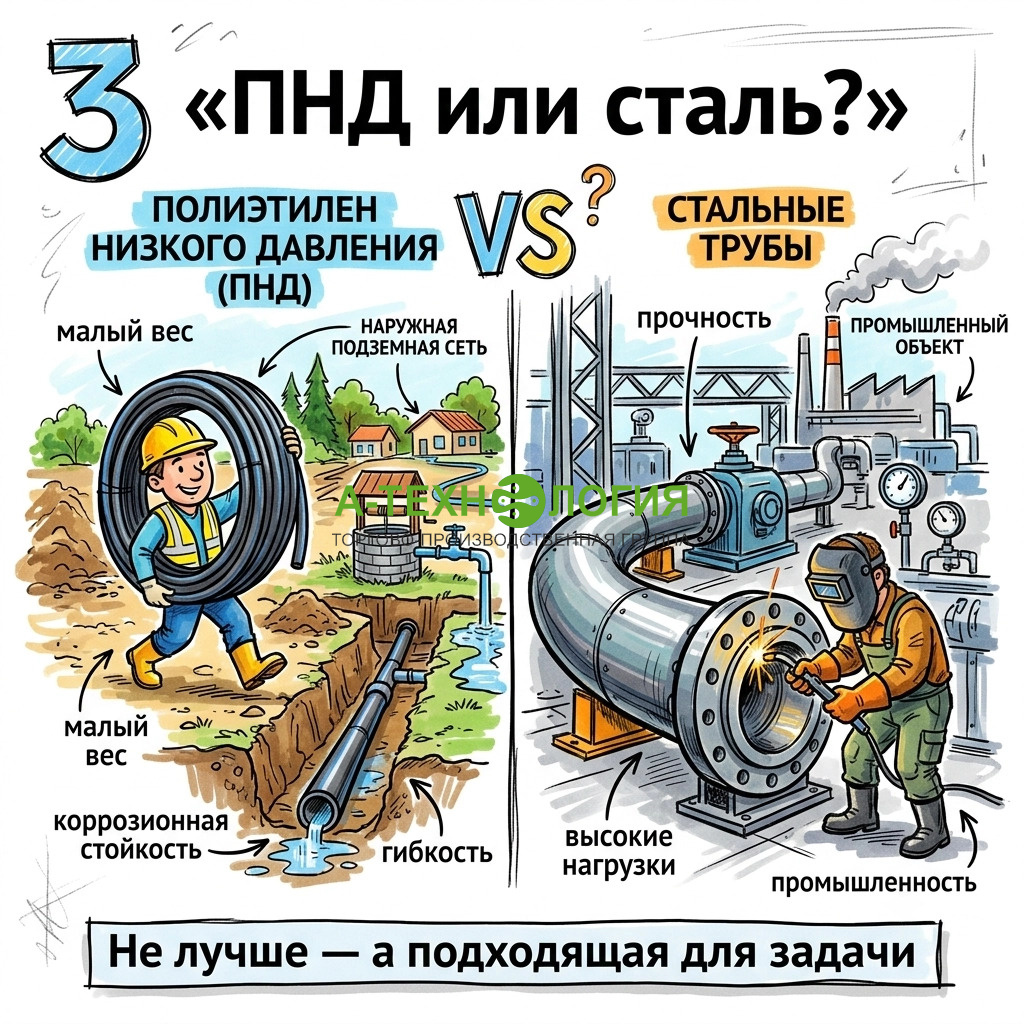

ПНД или сталь?

Развитие химической промышленности позволило создавать полимерные материалы, способные выдерживать значительные нагрузки.

Так появились современные пластиковые трубопроводы.

ПНД, полипропилен, сшитый полиэтилен и другие материалы постепенно заняли огромную нишу в водоснабжении, отоплении, канализации и технологических системах.

Их преимущества — малый вес, устойчивость к коррозии и относительно простой монтаж. «А-Технология» также отмечает среди преимуществ полимерных труб долговечность, низкую массу и удобство монтажа.

Какие трубы бывают

Если смотреть на материалы, которые используются в современных инженерных системах, можно выделить несколько больших групп:

• стальные;
• ПНД;
• полипропиленовые;
• из сшитого полиэтилена;
• металлопластиковые;
• другие полимерные трубы специального назначения.

Но одного материала недостаточно для выбора.

Даже внутри одной категории трубы могут существенно различаться по:

• диаметру;
• толщине стенки;
• рабочему давлению;
• температурному режиму;
• назначению;
• способу соединения;
• условиям монтажа.

Поэтому две трубы одинакового диаметра могут предназначаться для совершенно разных систем.

ПНД-трубы: почему полиэтилен оказался настолько востребован

ПНД — полиэтилен низкого давления.

Это один из наиболее распространённых материалов для современных наружных трубопроводов.

ПНД-трубы применяются, в частности, для водоснабжения и других инженерных задач.

Например, в каталоге «А-Технологии» представлена ПНД-труба ПЭ100 SDR17 диаметром 75 мм с толщиной стенки 4,5 мм, рассчитанная на рабочее давление до 10 атм и предназначенная для холодного питьевого водоснабжения.

У другого типоразмера — 315×18,7 мм SDR17 ПЭ100 — также указано рабочее давление 10 атм.

Это хорошо показывает одну важную вещь: при покупке ПНД недостаточно сказать продавцу только диаметр.

Нужно знать как минимум:

диаметр + SDR + материал + назначение + требуемое давление.

Что означает ПЭ100

На трубе можно встретить обозначение ПЭ100.

Это марка полиэтилена, используемая для производства напорных труб.

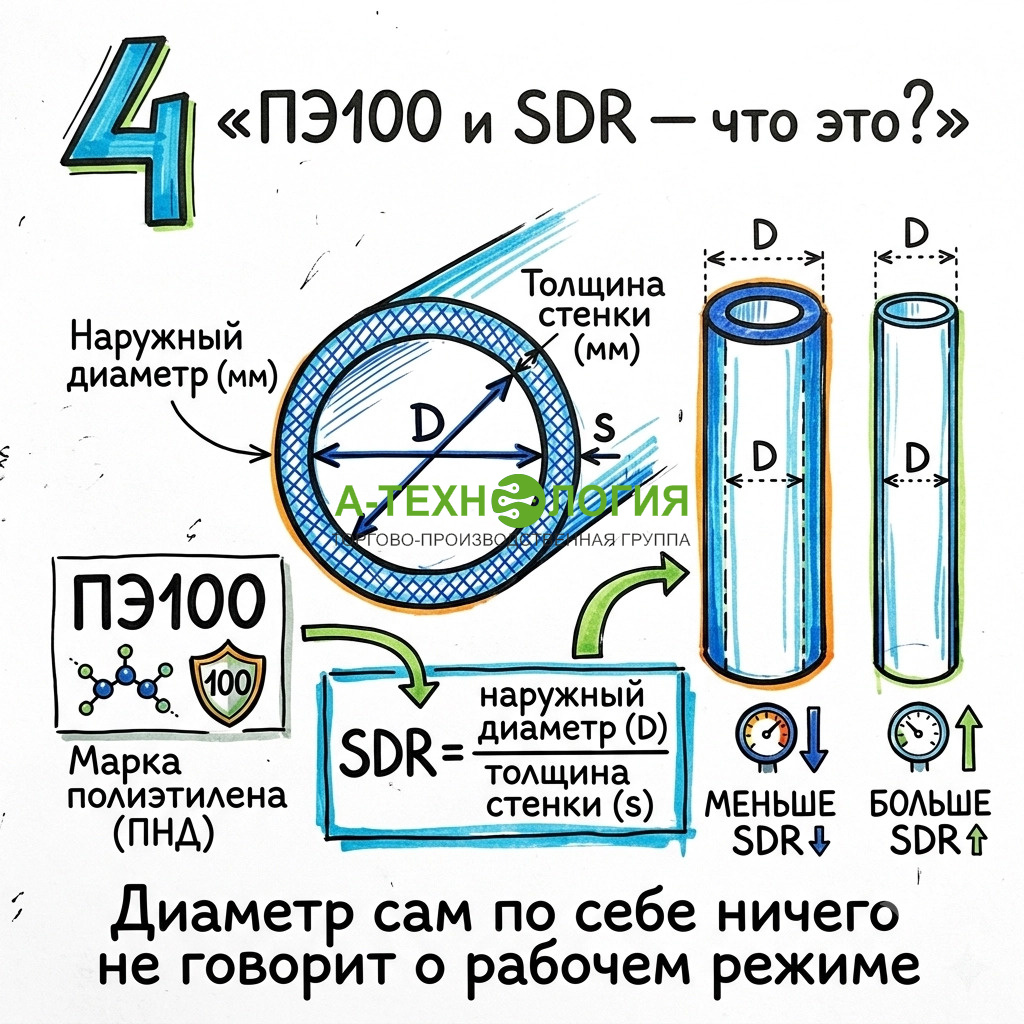

ПЭ100 и SDR — что это?

Для покупателя это важно потому, что материал влияет на эксплуатационные характеристики изделия.

Но ещё важнее посмотреть весь набор характеристик.

Например:

ПНД ПЭ100 75×4,5 SDR17 PN10.

Здесь цифры и обозначения описывают не просто внешний вид трубы, а её конструктивные и эксплуатационные параметры.

SDR: одна из самых важных характеристик ПНД

SDR показывает соотношение наружного диаметра трубы и толщины её стенки.

Упрощённо:

SDR = наружный диаметр / толщина стенки.

Чем меньше значение SDR, тем толще стенка относительно диаметра.

Например, труба с SDR11 имеет более толстую стенку относительно диаметра, чем труба SDR17.

Но нельзя просто сказать:

«Чем меньше SDR, тем лучше».

Толщина стенки должна соответствовать проектному давлению, условиям эксплуатации и назначению трубопровода.

Почему ПНД удобен при монтаже

Полимерная труба значительно легче стальной.

Для монтажников это означает меньше проблем с транспортировкой и укладкой.

Кроме того, ПНД-трубы могут поставляться в бухтах, что особенно удобно при определённых диаметрах.

Например, в ассортименте «А-Технологии» присутствуют ПНД-трубы бухтами по 100 метров.

Меньшее количество соединений на длинном участке — это потенциально меньше монтажных операций и меньше соединений, которые необходимо контролировать.

Полипропиленовые трубы: материал для инженерных систем внутри здания

Полипропилен широко применяется в системах водоснабжения и отопления.

Особенно часто его можно встретить внутри зданий.

Главная особенность таких труб — способ соединения.

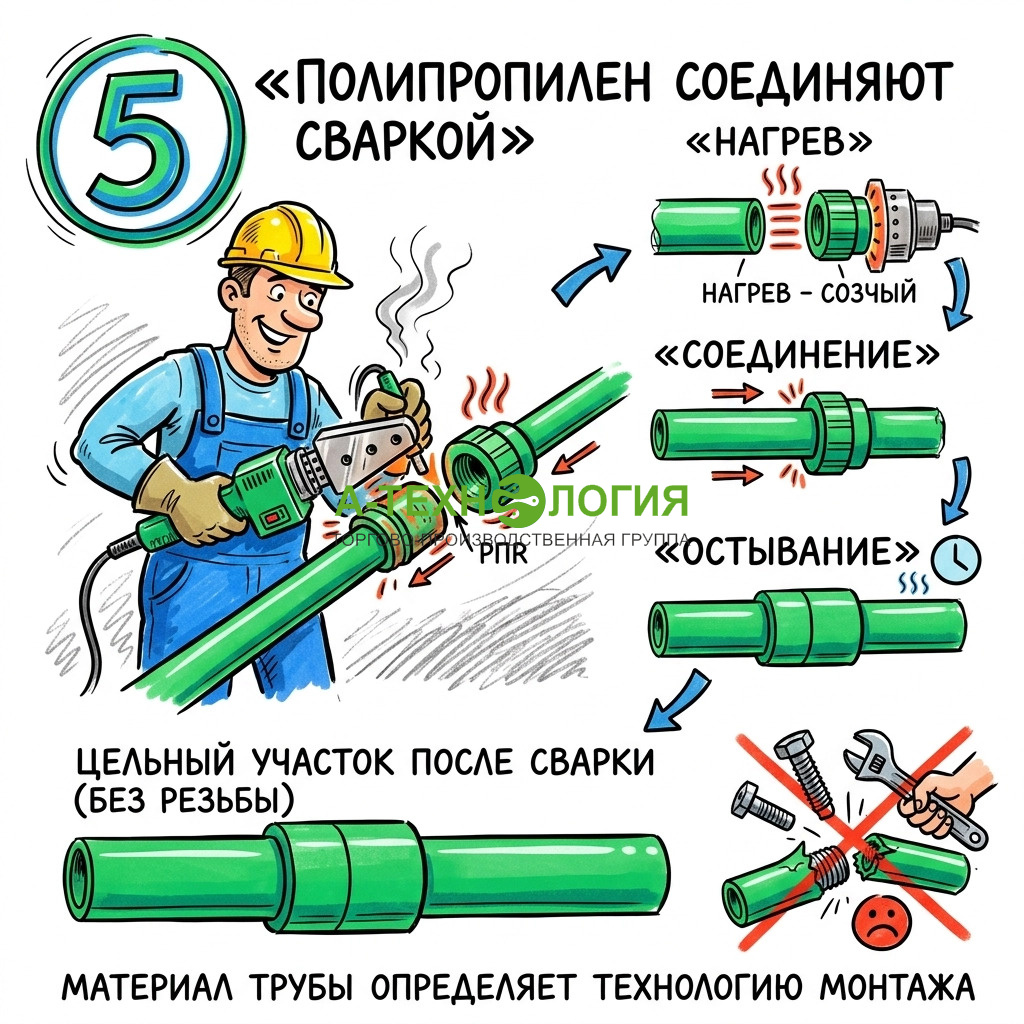

Полипропилен соединяют сваркой

Полипропиленовые трубы обычно соединяются методом термической сварки: трубу и фитинг нагревают специальным инструментом, после чего соединяют.

После остывания получается неразъёмное соединение.

Это принципиально отличается от многих резьбовых систем.

Где полипропилен особенно удобен

Полипропиленовые системы применяют для:

• холодного водоснабжения;
• горячего водоснабжения;
• отопления;
• отдельных технологических систем.

Но конкретная труба должна соответствовать температуре и давлению рабочей среды.

Нельзя покупать обычную полипропиленовую трубу для холодной воды, а затем использовать её там, где постоянно циркулирует высокотемпературный теплоноситель.

Именно поэтому при выборе необходимо смотреть маркировку и техническую документацию производителя.

Сшитый полиэтилен: другой подход к полимерной трубе

PEX, или сшитый полиэтилен, отличается от обычного полиэтилена структурой материала.

Сшивание изменяет свойства полимера и позволяет использовать такие трубы в системах, где важны гибкость, температурная стойкость и стабильность характеристик.

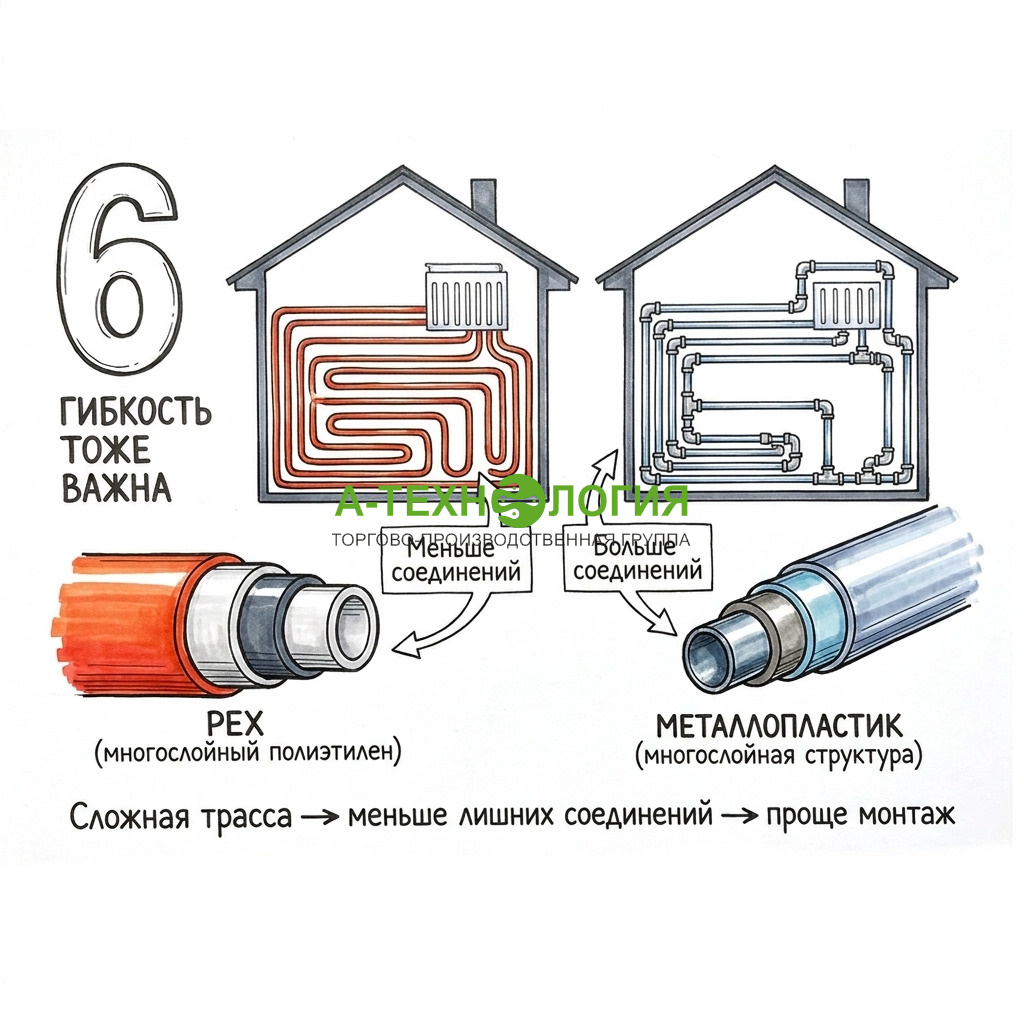

Гибкость тоже важна

Они широко используются в:

• отоплении;
• водоснабжении;
• тёплых полах;
• технологических системах.

В ассортименте «А-Технологии» представлены не только трубы из сшитого полиэтилена, но и фитинги для них — аксиальные муфты, уголки, тройники и другие соединительные элементы.

Почему фитинг так же важен, как труба

Иногда заказчик уделяет огромное внимание выбору трубы и почти не думает о соединениях.

Это ошибка.

Трубопровод состоит не только из прямых участков.

В нём есть:

• муфты;
• тройники;
• переходы;
• угольники;
• соединения с арматурой;
• разъёмные участки;
• места подключения оборудования.

Поэтому качество системы определяется не только трубой, но и всей системой соединений.

Например, для PEX применяются специальные аксиальные фитинги, предназначенные для создания неразъёмных соединений труб из сшитого полиэтилена и PE-RT.

Металлопластиковая труба: когда нужны гибкость и многослойная конструкция

Металлопластиковые трубы представляют собой многослойную конструкцию, в которой сочетаются полимерные и металлические слои.

Такая конструкция позволяет получить сочетание гибкости и механической стабильности.

Металлопластиковые трубы особенно удобны там, где требуется проложить трубопровод по сложной траектории с минимальным количеством соединений.

Но здесь особенно важно соблюдать технологию монтажа.

Неправильно выполненное соединение может стать слабым местом всей системы независимо от качества самой трубы.

Стальные трубы: почему металл до сих пор не исчез

На фоне огромного количества пластиковых труб может показаться, что сталь скоро полностью исчезнет из трубопроводов.

На практике этого не происходит.

Стальные трубы остаются востребованными там, где требуются высокая механическая прочность, устойчивость к температурным нагрузкам или другие характеристики металлического трубопровода.

Особенно актуальны они в:

• промышленности;
• энергетике;
• технологических трубопроводах;
• системах с высокими нагрузками;
• отдельных системах отопления и водоснабжения;
• строительстве.

В каталоге «А-Технологии» стальная труба представлена как отдельная категория деталей трубопровода наряду с отводами, переходами, тройниками и фланцами.

Сталь против ПНД: что выбрать?

Здесь нет универсального победителя.

Главный вывод:

материал выбирают под среду и режим работы, а не по принципу «металл надёжнее пластика».

Температура — параметр, о котором часто забывают

Труба должна выдерживать не только давление.

Нужно учитывать температуру рабочей среды.

Это особенно важно для отопления и горячего водоснабжения.

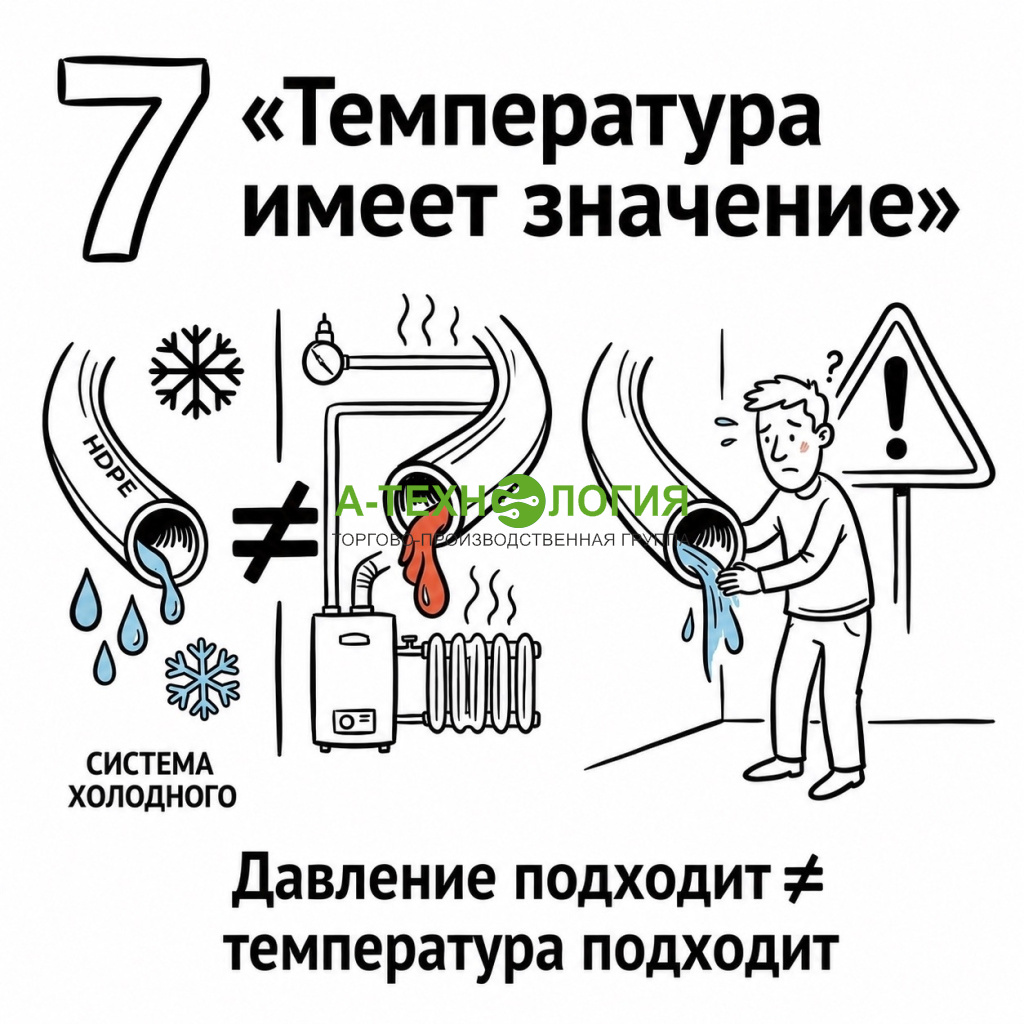

Температура имеет значение

Например, конкретная ПНД-труба из ассортимента «А-Технологии» предназначена для холодного питьевого водоснабжения, а максимальная температура транспортируемой жидкости для неё указана на уровне 40 °C.

То есть нельзя рассуждать:

«ПНД выдерживает давление — значит, её можно использовать где угодно».

Давление и температура — разные параметры.

Диаметр трубы: больше не всегда лучше

Чем больше диаметр, тем больше потенциальная пропускная способность.

Но увеличение диаметра одновременно влияет на стоимость материала, размеры соединений и другие параметры системы.

Кроме того, важна не только скорость движения жидкости, но и гидравлическое сопротивление всей сети.

Поэтому диаметр выбирают расчётом.

Для простого бытового ремонта иногда используются типовые решения, но в протяжённой системе водоснабжения, отопления или технологическом трубопроводе диаметр должен соответствовать расчётному расходу.

Давление: PN — не просто цифра на упаковке

На трубах и фитингах можно встретить обозначения вроде PN10, PN16 и другие.

Они связаны с номинальными параметрами давления.

Но важно понимать: нельзя просто взять число PN и считать, что труба гарантированно выдержит такое давление при любых обстоятельствах.

На допустимые параметры влияют температура, материал, конструкция изделия и условия эксплуатации.

Особенно это важно для полимеров.

Поэтому рабочие характеристики нужно проверять именно для конкретной трубы.

Почему нельзя смешивать характеристики разных производителей

Представим, что вы нашли трубу одного производителя, фитинг другого, а арматуру третьего.

Формально диаметры могут совпадать.

Но этого ещё недостаточно.

Нужно убедиться в совместимости:

• размеров;
• материала;
• системы соединения;
• давления;
• температуры;
• стандартов;
• условий эксплуатации.

Особенно критично это для специальных систем.

Лучше, когда труба и фитинги подобраны как единая система.

Что происходит с трубой зимой

Для наружных трубопроводов климат — один из главных факторов.

В России это особенно актуально.

При проектировании необходимо учитывать не только температуру воздуха, но и способ прокладки.

Для подземного трубопровода важны глубина заложения, свойства грунта и сезонные изменения.

Для наружных участков — воздействие ультрафиолета, механические нагрузки и температурные колебания.

У каждого материала свои особенности поведения при охлаждении и нагревании.

Поэтому фраза «эта труба морозостойкая» сама по себе недостаточна.

Нужно понимать, что именно происходит с трубопроводом при замерзании среды, какие нагрузки возникают и предусмотрена ли система для таких условий.

А что будет, если вода внутри трубы замёрзнет?

Это один из наиболее неприятных сценариев.

Вода при замерзании расширяется.

Из-за этого внутри трубопровода могут возникать значительные нагрузки.

Гибкость некоторых полимерных труб позволяет им переносить определённые деформации лучше, чем жёстким материалам, но это не означает, что любой полимерный трубопровод можно без последствий замораживать.

Поэтому рассчитывать систему на регулярное замерзание воды не стоит.

Правильное решение — исключить замерзание рабочей среды либо предусмотреть инженерные меры, соответствующие конкретной системе.

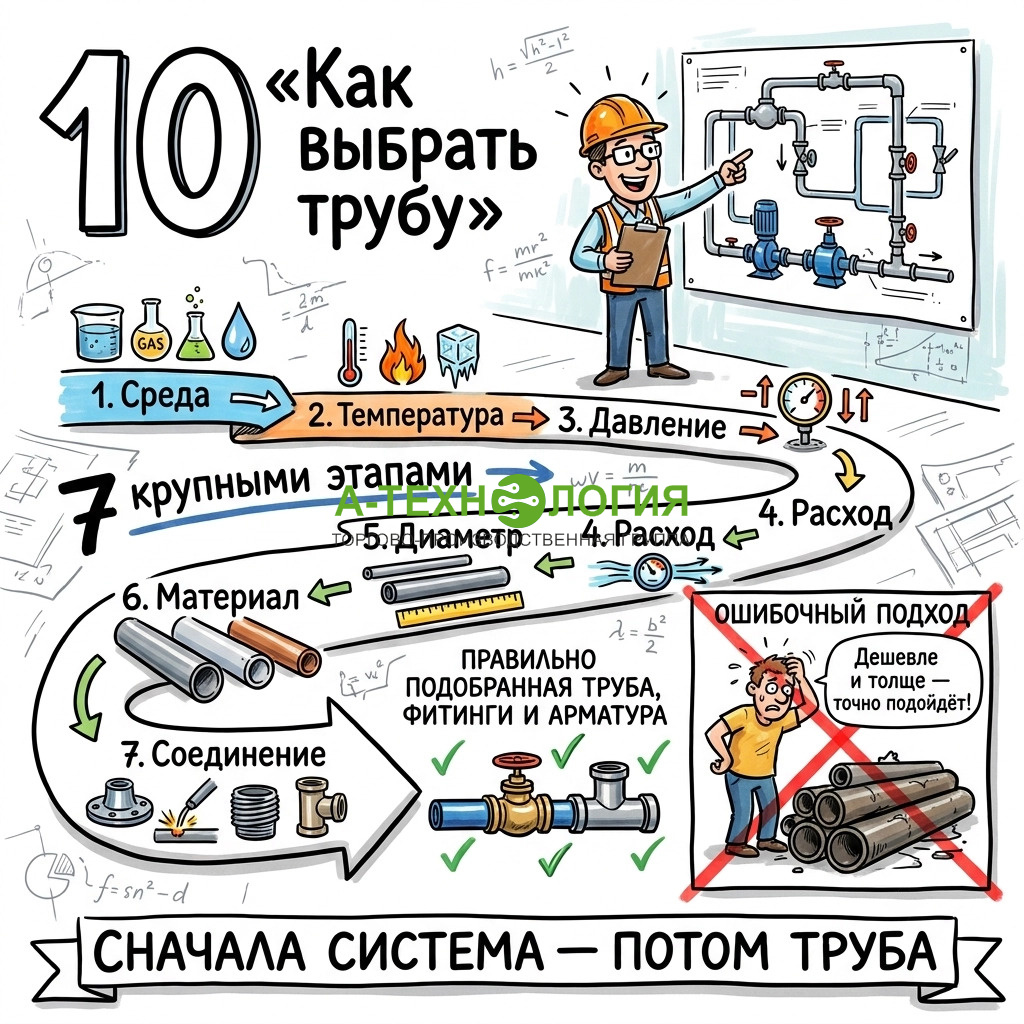

Как выбрать трубу: алгоритм, который действительно работает

Перед покупкой ответьте на восемь вопросов.

1. Что будет транспортироваться?

Вода, теплоноситель, воздух, другая жидкость или технологическая среда.

2. Какая температура?

Рабочая и максимальная.

3. Какое давление?

Нормальное и возможное максимальное.

4. Какой расход?

От него зависит необходимый диаметр.

5. Где будет находиться труба?

В помещении, под землёй, на улице, в техническом помещении.

6. Как будет выполняться монтаж?

Сварка, пресс-фитинг, резьба, фланец, электросварное соединение и т. д.

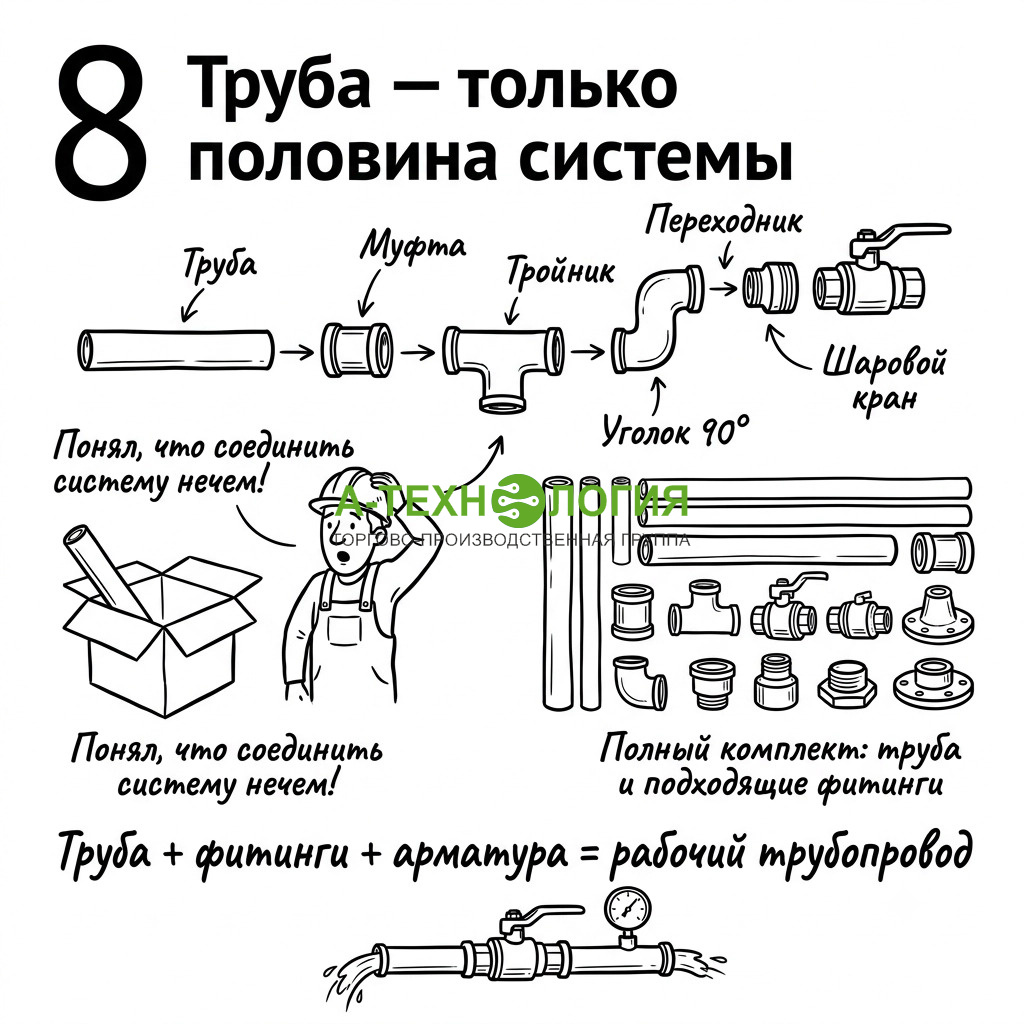

Труба — только половина системы

7. Какие соединения нужны?

Муфты, тройники, переходы, фитинги, арматура.

8. Какие требования предъявляются к системе?

Питьевое водоснабжение, отопление, промышленная среда и т. д.

После этого выбор материала становится значительно проще.

Самая дорогая ошибка — купить трубу раньше, чем определена система

Представим типичную ситуацию.

Человек знает, что ему необходимо 100 метров трубы.

Он открывает каталог и выбирает:

«Вот эта дешевле. Диаметр подходит».

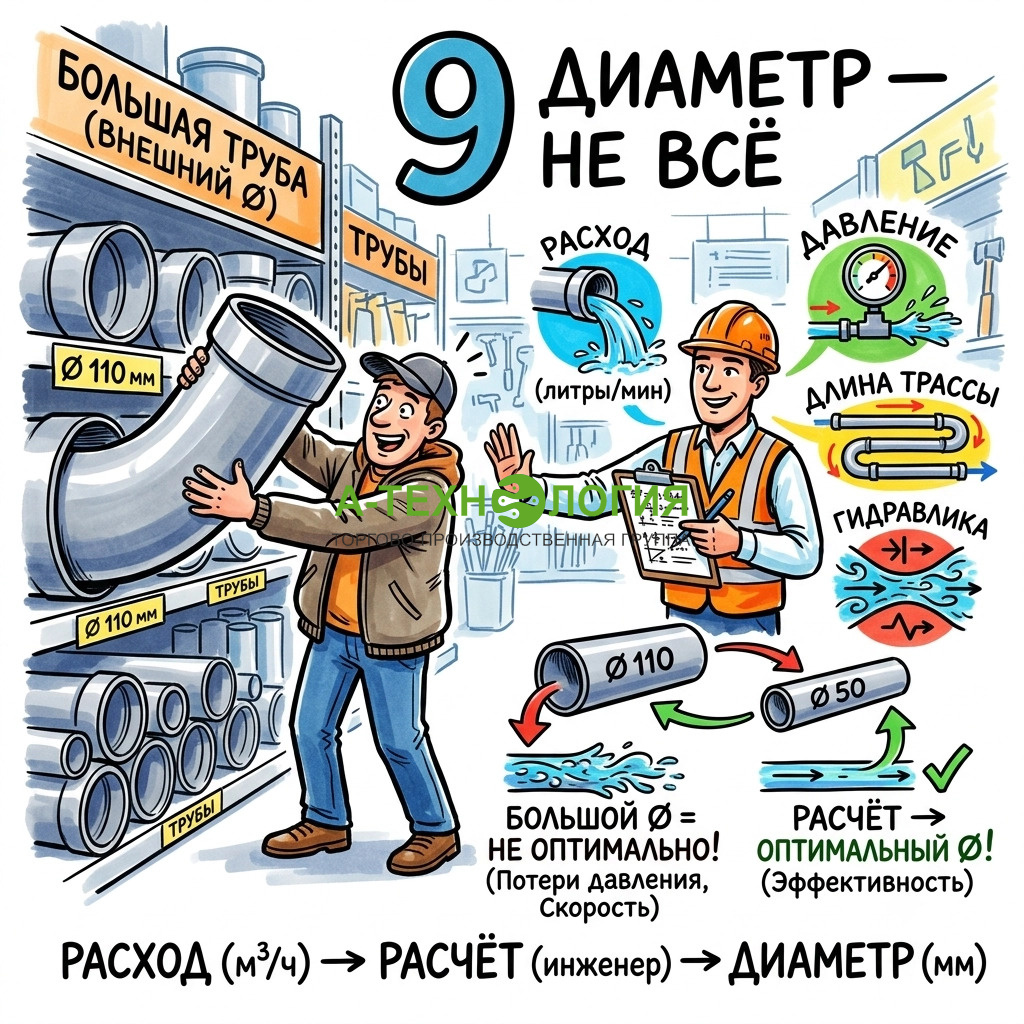

Диаметр — не всё

После доставки выясняется, что:

• фитинги нужны другого типа;
• рабочее давление выше допустимого;
• температура среды не подходит;
• диаметр рассчитан неправильно;
• труба предназначена для другой среды;
• соединить её с существующей системой без дополнительных переходников невозможно.

Экономия на трубе превращается в дополнительные расходы.

Поэтому грамотный заказ начинается не с количества метров.

Он начинается с технического задания.

Почему современные трубопроводы всё чаще комбинируют материалы

Сегодня совершенно нормально увидеть в одной системе несколько разных материалов.

Например:

стальная магистраль → переход → полимерная труба → запорная арматура → насос → отопительное оборудование.

Это не компромисс, а нормальная инженерная практика.

Каждый материал используется там, где его свойства наиболее полезны.

Сталь может использоваться на участке с высокими механическими нагрузками, ПНД — на наружной сети водоснабжения, PEX — внутри системы отопления, а полипропилен — на отдельных участках водоснабжения.

Главное — правильно соединить эти участки между собой.

Какие трубы представлены у «А-Технологии»

В категории полимерных труб компания выделяет несколько основных направлений:

• металлопластиковые трубы;
• сшитый полиэтилен;
• ПНД;
• полипропиленовые системы.

Кроме труб, для инженерных систем доступны фитинги и детали трубопроводов. Для PEX, например, представлены аксиальные соединения, муфты, уголки и другие элементы.

Отдельно в ассортименте представлены стальные трубы и детали трубопровода — отводы, переходы, тройники, фланцы и другие компоненты.

Это важно для комплексного заказа: трубопровод редко состоит только из прямых отрезков трубы.

Трубы «А-Технология»: когда лучше обратиться за подбором

Если речь идёт о нескольких десятках метров обычного бытового трубопровода, выбор может показаться простым.

Но чем крупнее объект, тем больше параметров необходимо учитывать.

Особенно это касается:

• систем отопления;
• водоснабжения;
• промышленных трубопроводов;
• наружных сетей;
• объектов строительства;
• реконструкции существующих систем.

В таких случаях имеет смысл заранее передать консультанту технические параметры объекта.

Специалисты «А-Технологии» могут помочь с подбором оборудования и комплектующих; компания также работает с монтажом приобретённого оборудования и осуществляет доставку по России.

Каталог труб и полимерных трубопроводных систем «А-Технологии»

Главное правило выбора труб

Не существует самой лучшей трубы вообще.

Есть труба, подходящая для конкретной системы.

Как выбрать трубу

ПНД отлично решает одни задачи, полипропилен — другие, PEX — третьи, металлопластик удобен в своих сценариях, а сталь по-прежнему необходима там, где требуются её механические и температурные характеристики.

Поэтому хороший выбор выглядит следующим образом:

рабочая среда → температура → давление → расход → диаметр → материал → способ соединения → фитинги → монтаж.

Если пройти эту цепочку до покупки, вероятность ошибки резко снижается.

А главное — вы выбираете не просто несколько метров трубы, а создаёте трубопровод, который должен годами выполнять свою работу без протечек, разрушения соединений и постоянного ремонта.
