Регулирующая арматура: клапаны смесительные, балансировочные вентили и регуляторы давления
Запорная арматура отвечает на довольно простой вопрос: «Открыть поток или перекрыть?». Но в реальной инженерной системе этого почти никогда недостаточно.
Вода может поступать в систему слишком быстро. Давление — оказаться выше необходимого. Один контур отопления может получать больше теплоносителя, чем другой. В смесительном узле температура может быть слишком высокой. Насос способен создавать давление, которое отдельному участку системы вовсе не нужно.
Запорная арматура отвечает на довольно простой вопрос: «Открыть поток или перекрыть?». Но в реальной инженерной системе этого почти никогда недостаточно.
Вода может поступать в систему слишком быстро. Давление — оказаться выше необходимого. Один контур отопления может получать больше теплоносителя, чем другой. В смесительном узле температура может быть слишком высокой. Насос способен создавать давление, которое отдельному участку системы вовсе не нужно.
Именно здесь появляется регулирующая арматура.
Её задача — не просто остановить поток, а изменять и поддерживать параметры рабочей среды в заданных пределах. В зависимости от конструкции арматура может регулировать расход, давление, температуру или распределение теплоносителя между различными контурами.
В этой статье разберём основные виды регулирующей арматуры — смесительные клапаны, клапаны-вентили балансировочные и регуляторы давления, объясним принцип их работы, расскажем, где они применяются, чем отличаются друг от друга и как подобрать оборудование под конкретную систему.
Почему одной запорной арматуры недостаточно
Представим систему отопления небольшого здания.
В котельной установлен мощный источник тепла, насос обеспечивает циркуляцию, а от него расходятся несколько контуров. Один обслуживает первый этаж, второй — второй этаж, третий подключён к тёплому полу.
На бумаге всё выглядит идеально.
Но после запуска выясняется, что ближайшие радиаторы горячие, а дальние остаются прохладными.
Можно попробовать поставить более мощный насос.
Иногда это помогает, но нередко создаёт новую проблему: ближайшие ветви начинают получать ещё больше теплоносителя.
Именно для таких ситуаций и нужна регулирующая арматура.
Она позволяет управлять гидравлическим режимом системы, а не просто физически открывать или закрывать трубы.
Немного истории: как люди научились управлять потоком
Первые трубопроводы были в основном связаны с задачей доставки воды. Нужно было направить поток из одной точки в другую и при необходимости его перекрыть.
С развитием промышленности этого стало недостаточно.
Появились паровые машины, котлы, сложные системы отопления, фабричные трубопроводы. В них температура и давление постоянно менялись, а оборудование требовало определённого режима работы.
Инженерам пришлось решать новую задачу: поток нужно было не только включать и выключать, но и дозировать.
Так постепенно развивались клапаны, вентили, регуляторы давления и различные устройства для смешивания потоков.
Особенно важным направление стало в XX веке, когда получили широкое распространение централизованное отопление, крупные котельные, тепловые пункты и промышленные системы.
Современная регулирующая арматура — результат именно этой эволюции: от простого «закрыть трубу» к автоматическому поддержанию параметров системы.

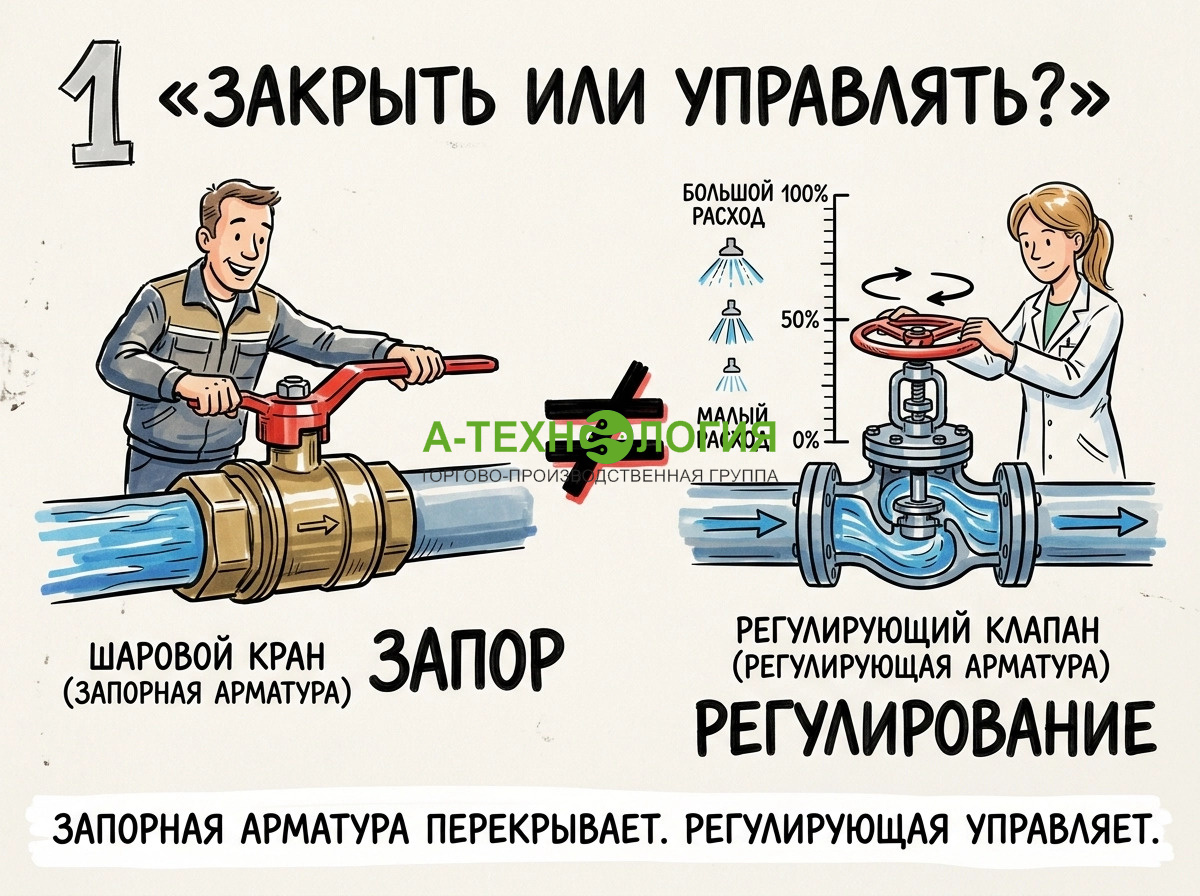

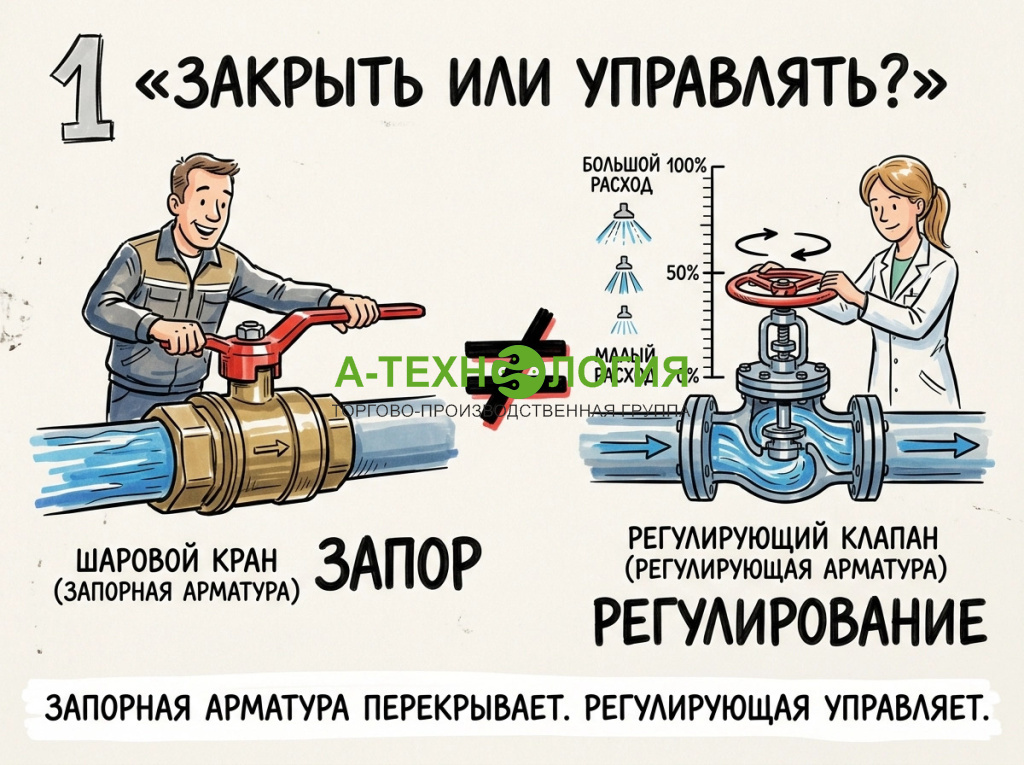

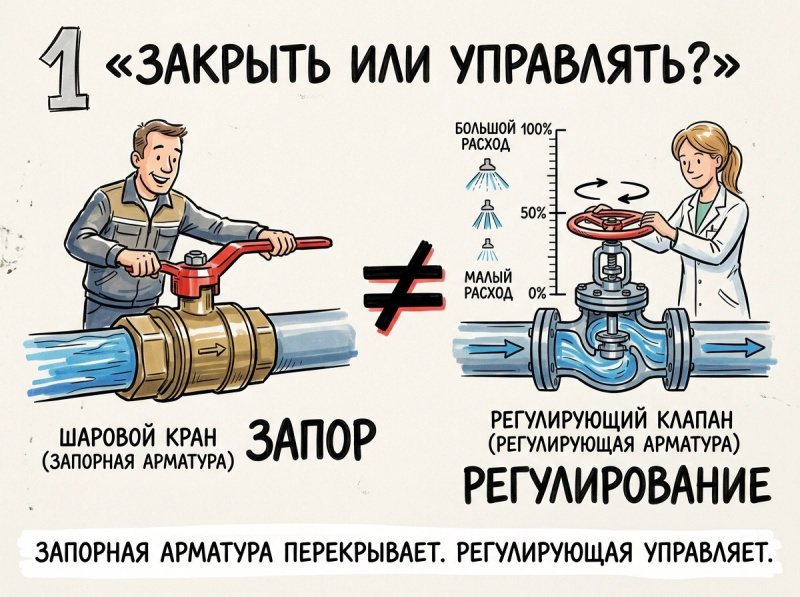

Чем регулирующая арматура отличается от запорной
Разница кажется небольшой, но она принципиальная.
Запорный кран или задвижка в первую очередь предназначены для двух состояний:
открыто → закрыто.
Регулирующая арматура работает иначе:
немного открыть → увеличить расход → уменьшить расход → изменить давление → изменить температуру → стабилизировать систему.
Конечно, существуют конструкции, которые совмещают несколько функций. Но использовать обычный запорный кран как полноценный регулирующий орган — не лучший подход.
Например, шаровой кран можно поставить в промежуточное положение, однако конструктивно обычный запорный шаровой кран прежде всего предназначен для отсечения потока.
Для постоянного регулирования используют оборудование, рассчитанное именно на такую работу.
Какие задачи решает регулирующая арматура
На практике можно выделить несколько основных задач:
- регулирование расхода теплоносителя;
- балансировка отдельных ветвей системы;
- смешивание потоков с разной температурой;
- ограничение или стабилизация давления;
- поддержание заданной температуры;
- распределение потока между контурами;
- защита оборудования от избыточного давления;
- автоматическое поддержание заданного режима.
В этой статье мы сосредоточимся на трёх больших группах:
- смесительные клапаны;
- балансировочные клапаны-вентили;
- регуляторы давления.
Смесительный клапан: зачем смешивать горячее и холодное
Одна из самых понятных задач регулирующей арматуры — получить теплоноситель нужной температуры.

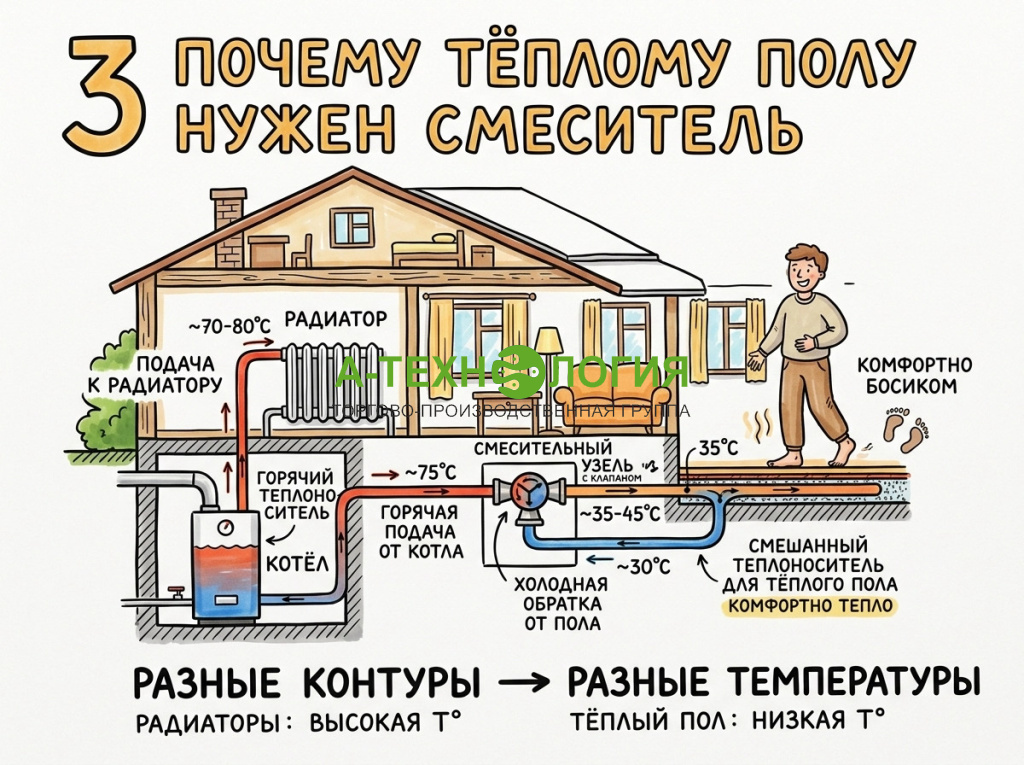

Представим систему тёплого пола.
Котёл может нагревать теплоноситель до температуры, которая необходима радиаторному контуру, но для пола такая температура может быть слишком высокой.
Что делать?
Необязательно снижать температуру всего отопительного контура.
Можно организовать смешение.

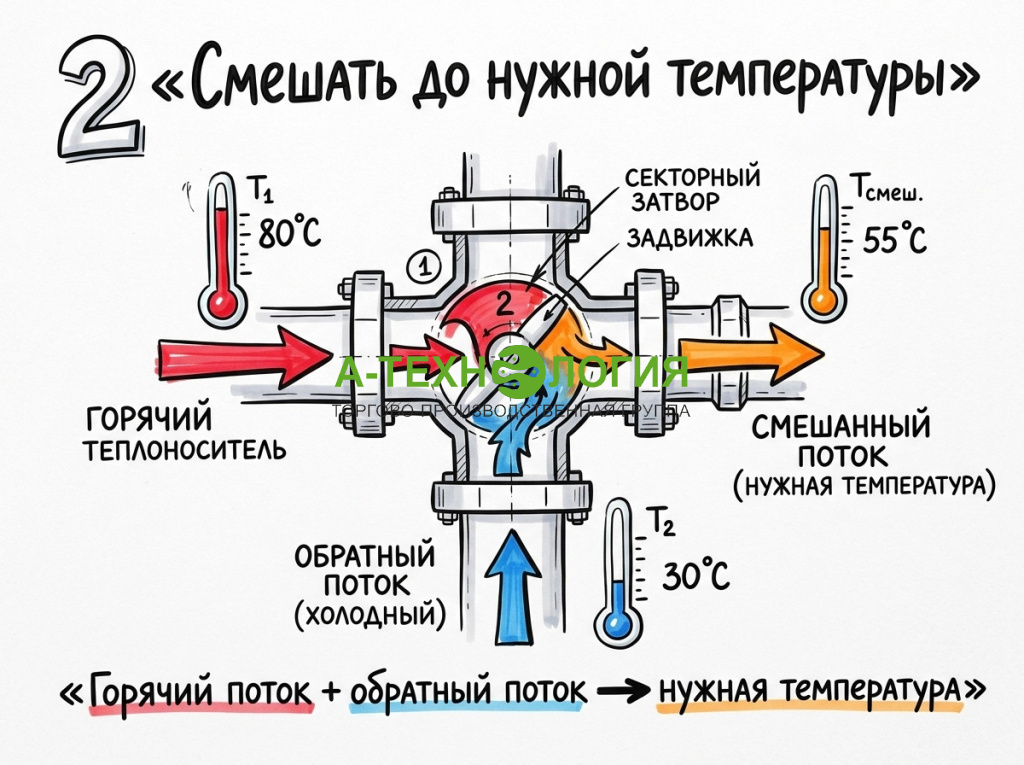

Часть горячего теплоносителя поступает из подачи, часть более холодного возвращается из системы, а смесительный клапан регулирует их соотношение.
На выходе получается поток с необходимой температурой.
Упрощённо:
горячий поток + обратный поток → смешивание → нужная температура.
Где применяются смесительные клапаны
Они особенно востребованы в системах, где одновременно существуют контуры с разными температурными режимами.
Например:
- тёплые полы;
- радиаторное отопление;
- системы отопления частных домов;
- котельные;
- тепловые пункты;
- вентиляционные установки;
- технологические системы;
- системы ГВС;
- различные узлы подготовки теплоносителя.
Классический пример — дом, в котором радиаторы требуют одного температурного режима, а тёплый пол — другого.
Смесительный узел позволяет не заставлять всю систему работать на одной температуре.
Трёхходовой клапан: один из главных элементов смесительных узлов
Один из распространённых вариантов — трёхходовой клапан.
У него три подключения и соответственно три направления движения рабочей среды.
В зависимости от конструкции он может использоваться для смешивания или распределения потоков.
Например:
горячая вода + охлаждённая вода → заданная температура.
Но важно понимать: сам по себе трёхходовой клапан ещё не делает систему автоматической.
Чтобы поддерживать заданную температуру, к нему может подключаться привод и система управления.
Ручной или автоматический смесительный клапан?
Для небольшой системы иногда достаточно ручной настройки.
Инженер или монтажник устанавливает необходимое положение клапана, после чего система работает в заданном режиме.
Но если температура постоянно меняется, ручная регулировка становится неудобной.
Например, утром солнце нагрело помещение, затем температура наружного воздуха резко изменилась, а вечером нагрузка на систему снова стала другой.
В таком случае гораздо интереснее автоматическое управление.
Клапан с приводом получает команду от контроллера и изменяет положение в зависимости от показаний датчиков.
Получается замкнутый цикл:
датчик → контроллер → привод → клапан → изменение температуры → новый сигнал датчику.
Это уже полноценное автоматическое регулирование.

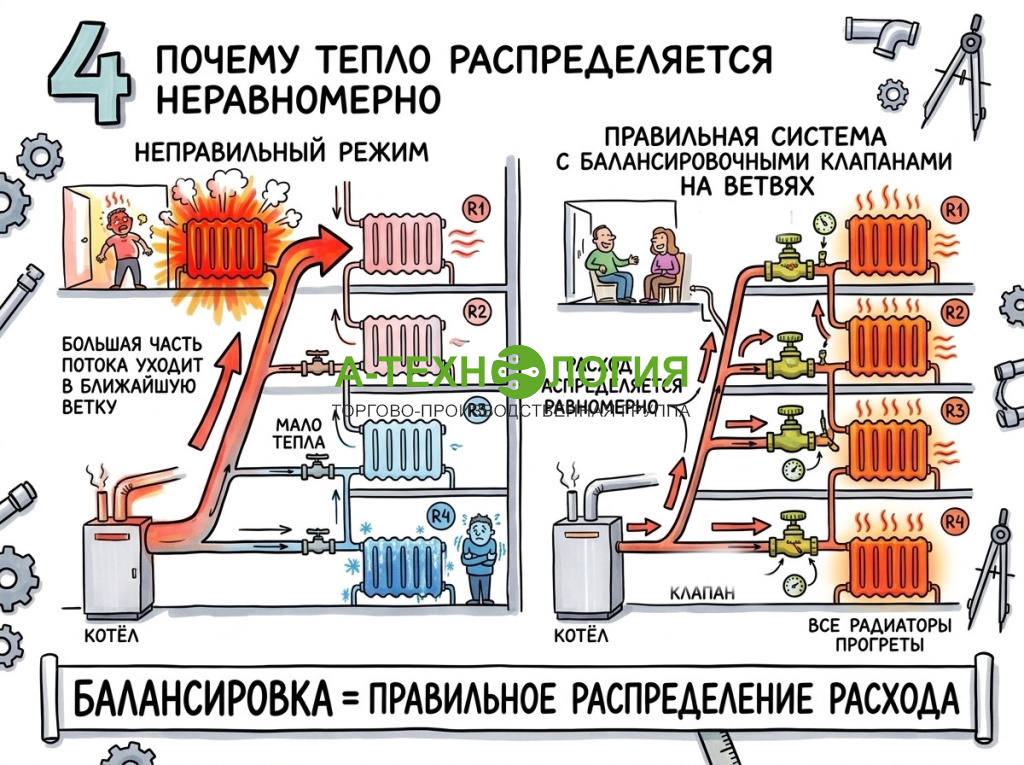

Балансировочный клапан: почему одним насосом систему не настроить
Теперь другая типичная ситуация.
В здании несколько отопительных контуров.
Каждый из них имеет своё сопротивление.
Ближний к насосу контур обычно может получать больше теплоносителя, чем дальний, если гидравлическая система не отрегулирована.
В результате возникает классическая картина:
ближайшие помещения перегреваются, дальние недополучают тепло.
Увеличение мощности насоса не всегда решает проблему.
Здесь используется балансировочная арматура.
Что делает балансировочный клапан
Балансировочный клапан позволяет создавать контролируемое сопротивление в конкретной ветви системы.
Проще говоря, им можно «притормозить» слишком хорошо обеспечиваемый контур, чтобы перераспределить расход между ветвями.
Это похоже на настройку нескольких дорог.
Если одна дорога слишком свободная, а другая постоянно перегружена, бессмысленно просто увеличивать количество автомобилей.
Нужно изменить распределение движения.
В системе отопления происходит примерно то же самое.

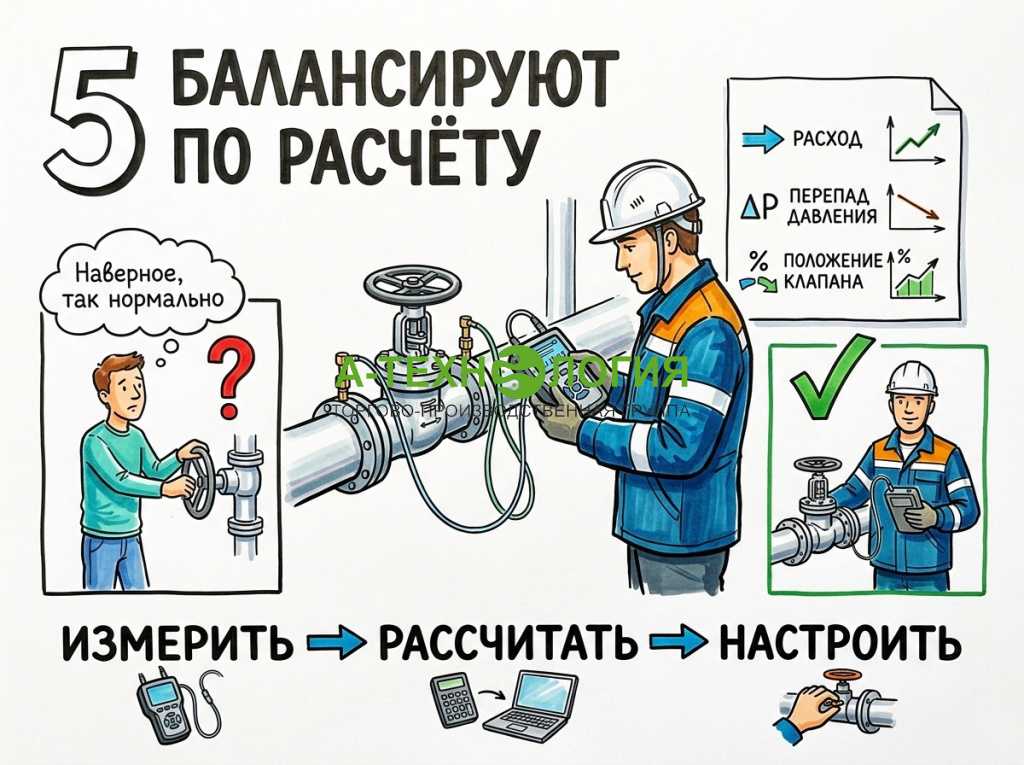

Балансировка — это не «прикрутить вентиль на глаз»
Это важный момент.
Иногда балансировочный клапан воспринимают как обычный вентиль:
«Покрутил, пока батареи не стали одинаково горячими».
Такой подход может временно дать результат, но профессиональная балансировка должна опираться на расчётные параметры.
В зависимости от типа клапана и системы могут учитываться:
- требуемый расход;
- перепад давления;
- сопротивление участка;
- характеристика клапана;
- положение регулировочного элемента;
- температура теплоносителя.
У некоторых балансировочных клапанов предусмотрены измерительные штуцеры, позволяющие проводить измерения и точнее настраивать систему.
Что будет, если систему не балансировать
Последствия могут быть вполне практическими.
Одни помещения перегреваются
Теплоноситель идёт по наиболее «лёгким» ветвям.
Другие помещения остаются холодными
Дальние или более сопротивляющиеся участки получают недостаточный расход.
Насос работает неоптимально
Иногда пытаются компенсировать неправильное распределение повышением производительности насоса.
Возникает шум
При определённых режимах чрезмерные перепады давления и скорости потока могут приводить к шуму в арматуре и трубах.
Увеличиваются эксплуатационные расходы
Неправильный гидравлический режим может заставлять систему работать не так эффективно, как было предусмотрено проектом.
Где устанавливают балансировочные клапаны
Чаще всего их можно встретить:
- на ветвях отопления;
- в системах тёплого пола;
- на стояках;
- в тепловых пунктах;
- в системах вентиляции;
- в отдельных контурах теплообменников;
- в сложных многоконтурных инженерных системах.
Особенно заметна их роль в больших зданиях.
В частном доме с одним небольшим контуром система может быть относительно простой.
В многоэтажном здании, офисе, гостинице или производственном помещении количество ветвей может быть огромным.
Без гидравлической настройки система превращается в набор труб, который работает далеко не так, как задумано на проекте.

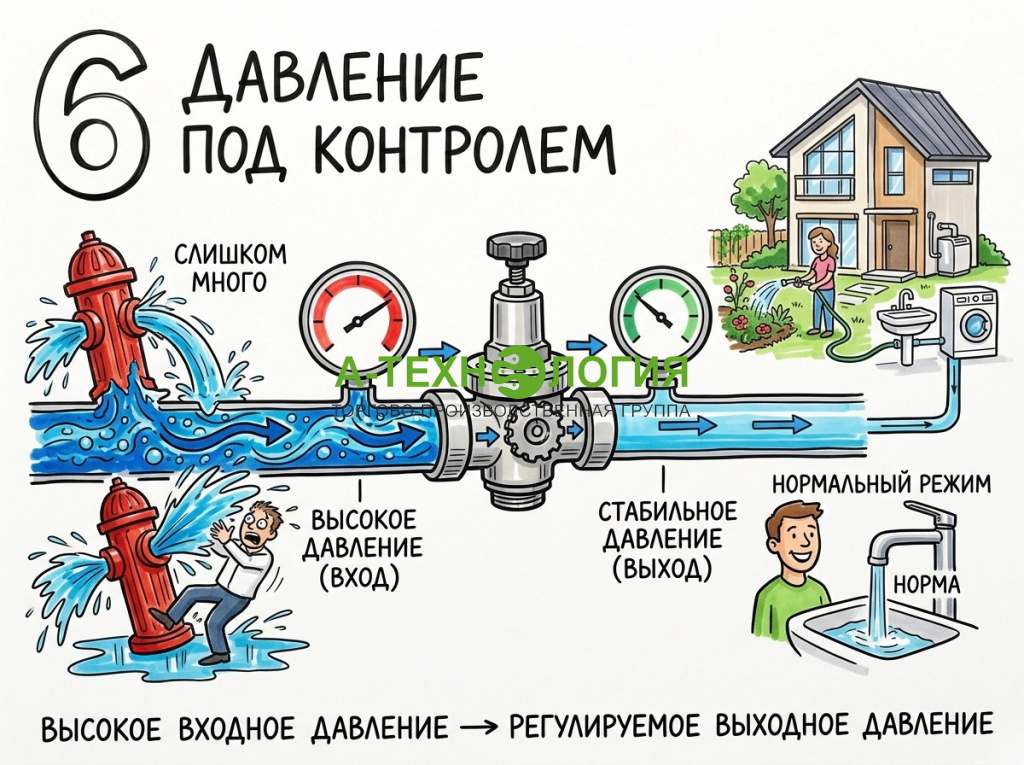

Регулятор давления: когда давление нужно не просто измерять, а контролировать
Манометр показывает давление.
Но сам по себе он ничего не регулирует.
Если давление в системе превышает необходимый уровень, требуется устройство, способное его изменить или ограничить.
Для этого применяют регуляторы давления.
Они используются для автоматического поддержания давления на заданном уровне или его снижения в зависимости от конструкции и назначения.
Это особенно важно там, где давление на входе значительно отличается от того, которое требуется потребителю или отдельному участку системы.
Редуктор давления и регулятор давления — одно и то же?
В бытовой речи эти термины часто используются как взаимозаменяемые, но технически конкретное устройство и его назначение нужно определять по конструкции.
Например, редуктор давления обычно применяют для снижения и поддержания давления после себя.
Представим:
- на входе — высокое давление,
- на выходе — заданное более низкое давление.
Регулятор поддерживает установленный параметр даже при изменении условий в допустимом диапазоне.
Поэтому при выборе нельзя ориентироваться только на название товара.
Нужно смотреть паспорт и схему работы конкретной модели.
Где используются регуляторы давления
Они встречаются в:
- системах водоснабжения;
- отоплении;
- тепловых пунктах;
- промышленных трубопроводах;
- технологических установках;
- системах подачи воздуха и других сред;
- различных инженерных коммуникациях.
Например, давление в магистральной сети может быть значительно выше того, которое требуется для конкретного оборудования.
Регулятор позволяет создать более подходящий режим downstream-участка.
Что произойдёт, если давление слишком высокое?
Слишком высокое давление — это не просто цифра на манометре.
Оно может увеличивать нагрузку на:
- трубы;
- соединения;
- арматуру;
- теплообменники;
- сантехническое оборудование;
- насосы;
- другие элементы системы.
Особенно неприятно, когда оборудование рассчитано на один режим, а фактически работает в другом.
Поэтому давление должно учитываться при проектировании и подборе арматуры вместе с другими параметрами.
А если давление постоянно скачет?
Это отдельная проблема.
Представьте водопровод, где давление утром одно, днём другое, а вечером возникают резкие изменения из-за большого количества потребителей.
Если оборудование рассчитано на стабильный режим, такие колебания могут создавать проблемы.
Регулятор давления позволяет сгладить влияние входных изменений в пределах своих рабочих характеристик.
Но здесь важно не ожидать чудес от одного устройства.
Если перепады вызваны неправильно подобранным насосом, гидроударами или другими проблемами системы, необходимо искать первопричину.
Гидроудар: почему резкое закрытие может быть опасным
Одна из причин, по которой нельзя бездумно менять режим движения жидкости, — гидравлические переходные процессы.
Если поток жидкости движется по трубопроводу и его резко остановить, возникает скачок давления.
Это называют гидравлическим ударом.
Он может быть особенно существенным в длинных трубопроводах и системах с определёнными скоростями потока.
Поэтому в инженерных системах имеет значение не только способность арматуры закрыть поток, но и характер процесса закрытия.
В зависимости от задачи могут применяться регулирующие клапаны с соответствующими приводами и алгоритмами управления.

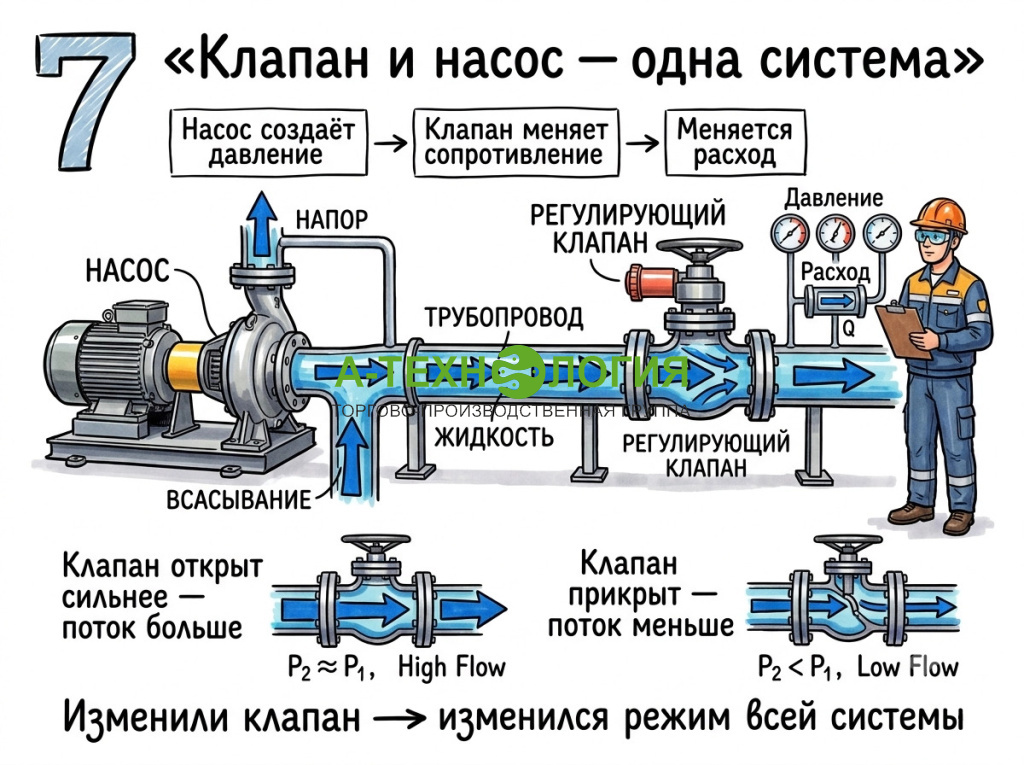

Регулирующая арматура и насос должны работать как система
Одна из распространённых ошибок — подбирать клапан отдельно от остального оборудования.
Но насос создаёт перепад давления и расход, а арматура изменяет сопротивление системы.
Эти элементы связаны.
-
Изменили положение клапана → изменился расход.
-
Изменился расход → изменился перепад давления.
-
Изменился перепад давления → изменился режим работы насоса.
Поэтому в сложных системах регулирующую арматуру рассматривают вместе с насосами, трубопроводами, теплообменниками и автоматикой.

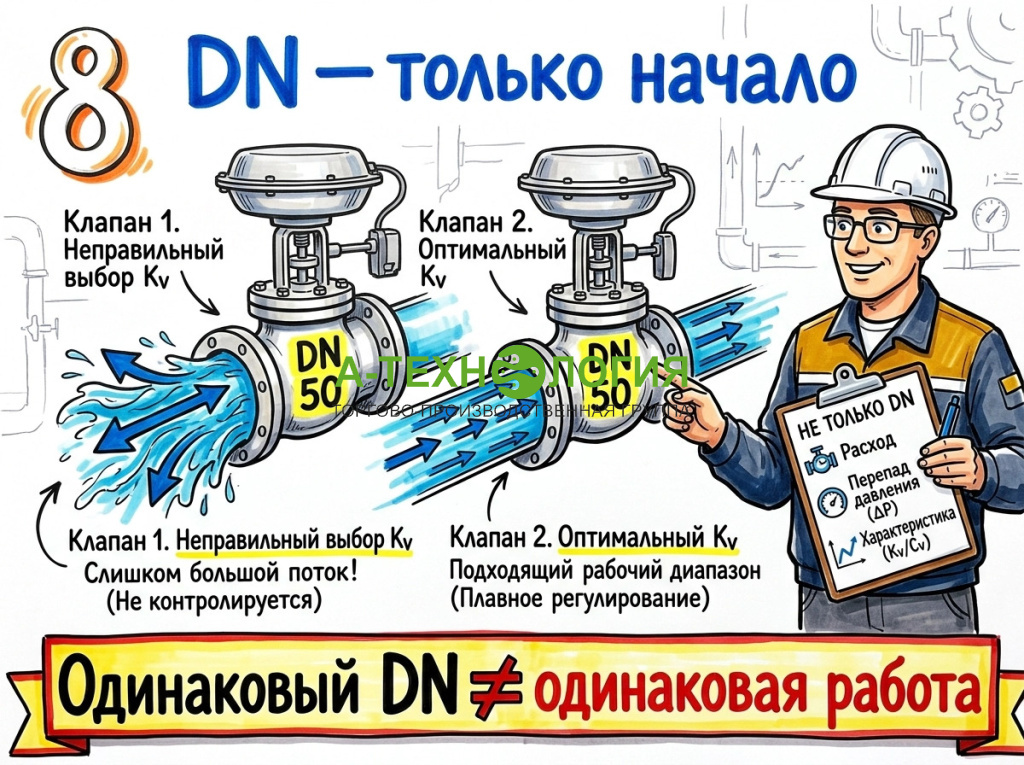

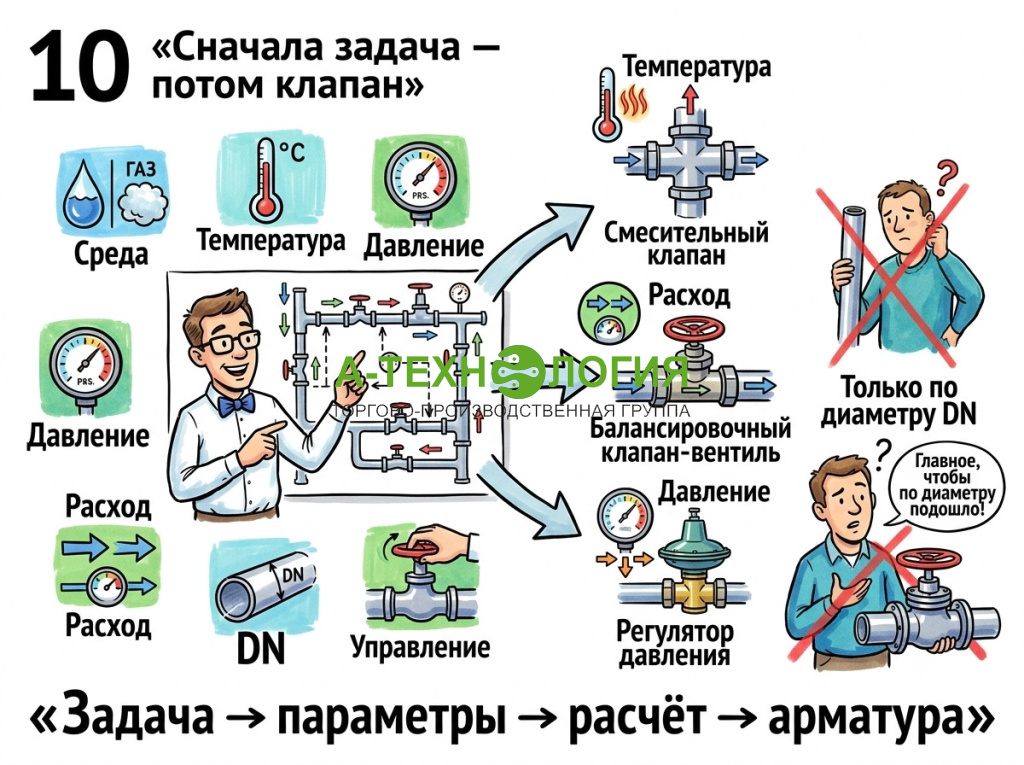

Почему размер клапана нельзя выбирать только по диаметру трубы
Допустим, есть трубопровод DN50.
Логично предположить, что нужен клапан DN50.
Но этого недостаточно.
Нужно знать, какой расход должен проходить через клапан и при каком перепаде давления.
Для регулирующего клапана большое значение имеет его пропускная способность.
В зависимости от применяемой системы расчёта могут использоваться соответствующие коэффициенты пропускной способности, например Kv.
Упрощённо можно сказать:
Kv показывает способность клапана пропускать определённый расход при заданном перепаде давления.
Поэтому два клапана одного DN могут иметь совершенно разные характеристики регулирования.

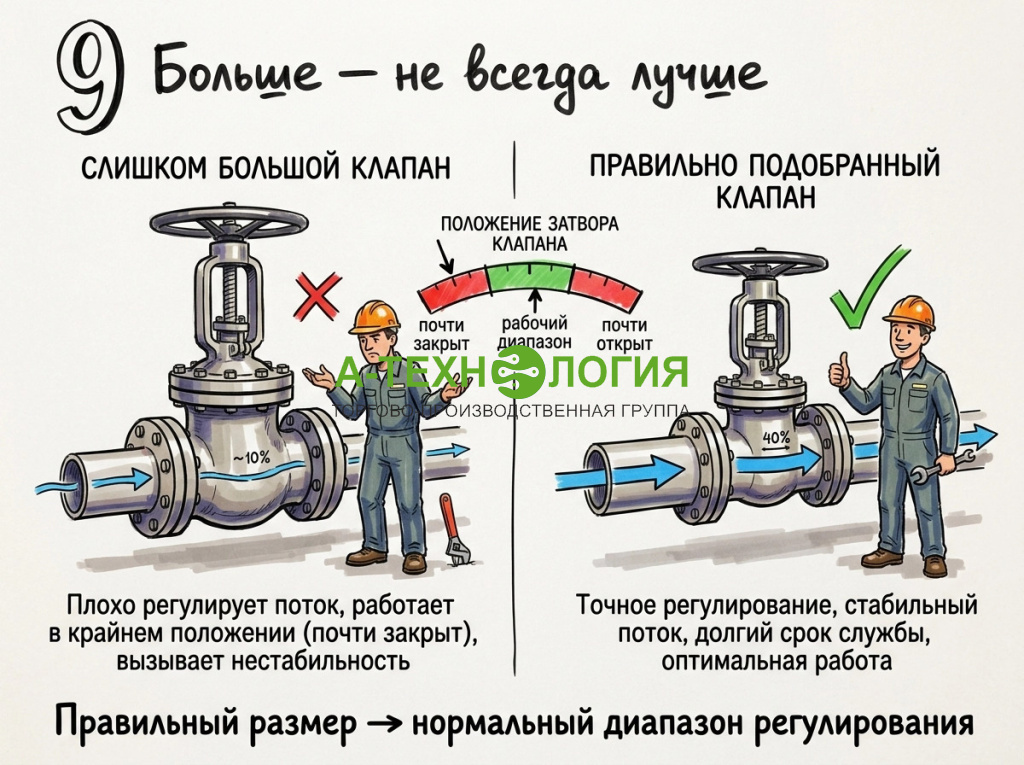

Почему «поставим клапан побольше, чтобы точно хватило» — плохая идея
Интуитивно кажется, что большой клапан лучше.
На практике слишком большой регулирующий клапан может работать в неудобном диапазоне открытия.
Например, система требует небольшой расход, а клапан рассчитан на значительно больший.
В итоге большая часть регулирования происходит около почти закрытого положения.
Точность управления может ухудшиться.
Поэтому хороший подбор — это не максимальный DN.
Чем балансировочный клапан отличается от обычного вентиля
Внешне они действительно могут быть похожи.
Но задача различается.
Обычный запорный вентиль нужен прежде всего для перекрытия.
Балансировочный клапан предназначен для настройки гидравлического режима.
У него могут быть:
- шкала настройки;
- возможность фиксирования положения;
- измерительные штуцеры;
- специальные характеристики расхода;
- возможность расчётной настройки.
Поэтому заменять специализированный балансировочный клапан обычным вентилем без расчёта — сомнительное решение.
А можно ли балансировать систему шаровыми кранами?
Технически можно уменьшить проход, но это не означает, что шаровой кран превратился в балансировочный клапан.
У обычного шарового крана другая задача и другая характеристика регулирования.
Если требуется точная настройка расхода в системе, лучше использовать арматуру, предназначенную именно для балансировки.
Это особенно важно в системах с несколькими контурами.
Смесительный, балансировочный и регулирующий клапан: не перепутать
Условно их задачи можно представить так:
|
Оборудование |
Основная задача |
|
Смесительный клапан |
Смешать потоки и получить нужную температуру |
|
Балансировочный клапан |
Настроить распределение расхода между ветвями |
|
Регулятор давления |
Поддерживать или ограничивать давление |
|
Запорный кран |
Перекрыть поток |
|
Задвижка |
Перекрыть крупный трубопровод |
|
Дисковый затвор |
Перекрыть поток, особенно на больших диаметрах |
На практике оборудование может выполнять несколько функций, но такое разделение помогает понять принцип выбора.
Что выбрать для тёплого пола?
Для тёплого пола одна из типичных задач — получить теплоноситель подходящей температуры.
Поэтому может использоваться смесительный узел с соответствующим клапаном.
При наличии нескольких контуров дополнительно возникает задача балансировки.
Например, один контур тёплого пола имеет длину 40 метров, второй — 80 метров, третий — 100 метров.
Если просто подключить их параллельно, сопротивление будет различаться.
Следовательно, расходы по контурам тоже могут распределяться неравномерно.
Здесь уже появляется балансировочная настройка.
Что выбрать для многоэтажного здания?
Здесь вопрос обычно намного сложнее.
Есть стояки, горизонтальные ветви, теплообменники, насосные группы, узлы учёта и автоматическое управление.
Для таких объектов регулирующая арматура подбирается на основании гидравлического расчёта.
Просто купить несколько клапанов «по диаметру трубы» недостаточно.
Нужно понимать:
- расчётный расход;
- перепады давления;
- температурный график;
- характеристики насосов;
- режимы нагрузки;
- требуемую точность регулирования;
- тип управления;
- аварийные режимы.
Ручная или автоматическая регулировка?
Ручная арматура проще.
Она подходит там, где режим системы относительно стабилен и настройку достаточно выполнить периодически.
Автоматическая регулирующая арматура сложнее, но позволяет системе реагировать на изменения.
Например:
температура выросла → контроллер получает сигнал → привод изменяет положение клапана → расход теплоносителя уменьшается.
И наоборот.
Для современных систем отопления, вентиляции и технологических установок автоматизация может существенно повысить управляемость системы.
Как выбрать регулирующую арматуру: практический алгоритм
Перед покупкой не стоит начинать с поиска конкретной модели.
Сначала нужно собрать исходные данные.
1. Определите рабочую среду
Это может быть вода, теплоноситель, пар, воздух или другая среда.
2. Узнайте рабочую температуру
Для горячих сред это критически важный параметр.
3. Определите давление
Нужно знать не только максимальное давление, но и диапазон, в котором работает система.
4. Определите требуемый расход
Для регулирующей арматуры это один из главных параметров.
5. Определите задачу
Нужно:
- смешивать;
- балансировать;
- снижать давление;
- поддерживать давление;
- регулировать расход?
6. Определите DN
Но не используйте DN как единственный критерий выбора.
7. Рассчитайте или определите необходимую пропускную способность
Для регулирующих клапанов это особенно важно.
8. Определите способ управления
Ручной, электрический, пневматический и т. д.
9. Проверьте тип соединения
Резьба, фланцы, сварка и другие варианты.
10. Проверьте совместимость материалов
Материал корпуса, уплотнений и внутренних элементов должен соответствовать рабочей среде и температуре.
Ошибки, которые чаще всего совершают при выборе
Ошибка №1. Выбирать клапан только по DN
Одинаковый номинальный диаметр не означает одинаковую пропускную способность.
Ошибка №2. Путать запорную и регулирующую арматуру
Шаровой кран может перекрыть воду, но это не делает его полноценным регулирующим клапаном.
Ошибка №3. Игнорировать перепад давления
Клапан работает не в вакууме. Его характеристика зависит от давления до и после него.
Ошибка №4. Не учитывать температуру
Материалы и уплотнения должны выдерживать реальные условия эксплуатации.
Ошибка №5. Ставить слишком большой клапан
«С запасом» не всегда означает «лучше».
Ошибка №6. Балансировать систему только по ощущениям
Для сложных объектов необходимы расчёт и измерения.
Ошибка №7. Забывать про привод
Если система должна работать автоматически, обычного ручного клапана недостаточно.
Как понять, что вам нужна именно регулирующая арматура
Можно задать себе простой вопрос:
«Мне нужно просто закрыть трубу или мне нужно управлять тем, что происходит внутри системы?»
Если требуется просто перекрыть поток — рассматривается запорная арматура.
Если необходимо поддерживать температуру, давление, расход или распределение теплоносителя — начинается область регулирующей арматуры.
И чем сложнее система, тем меньше смысла выбирать оборудование «на глаз».
Регулирующая арматура «А-Технологии»
Регулирующая арматура — это тот случай, когда консультация специалиста особенно полезна.
Потому что для правильного выбора недостаточно знать название изделия. Нужно сопоставить его с характеристиками конкретной системы.
В «А-Технологии» можно обратиться за подбором трубопроводной арматуры под конкретную задачу: отопление, водоснабжение, технологический трубопровод, котельную или другую инженерную систему.
Особенно важно предоставить специалисту исходные данные: рабочую среду, температуру, давление, расход, DN, тип соединения и требуемую функцию клапана.
Это позволяет подобрать не просто «клапан нужного диаметра», а оборудование, которое действительно будет работать в предусмотренном режиме.
А-Технология — подбор и поставка трубопроводной арматуры.
Посмотреть каталог арматуры «А-Технологии»
Для консультации: 8 (800) 101-34-20.
Главное, что нужно запомнить
Регулирующая арматура начинается там, где системе требуется не просто состояние «открыто/закрыто», а управляемый режим работы.
Смесительный клапан помогает получить нужную температуру, смешивая потоки.
Балансировочный клапан распределяет теплоноситель и помогает настроить гидравлический режим разных ветвей.
Регулятор давления поддерживает необходимое давление и защищает систему от нежелательных изменений параметров в пределах своей рабочей характеристики.
А правильный выбор начинается не с каталога и не с цены.
Он начинается с вопросов:
что перекачиваем, какое давление, какая температура, какой расход, какой DN и что именно необходимо регулировать.
Когда эти параметры известны, выбор арматуры становится инженерной задачей, а не угадыванием по внешнему виду.
