Чугунные люки: зачем они нужны, как появились, чем отличаются люки смотровых колодцев и дождеприёмники
На городской улице мы обычно замечаем чугунный люк только тогда, когда он мешает проехать, гремит под колёсами или оказывается необычно красивым. В остальное время он практически невидим.
И в этом как раз заключается смысл его конструкции.
На городской улице мы обычно замечаем чугунный люк только тогда, когда он мешает проехать, гремит под колёсами или оказывается необычно красивым. В остальное время он практически невидим.
И в этом как раз заключается смысл его конструкции.

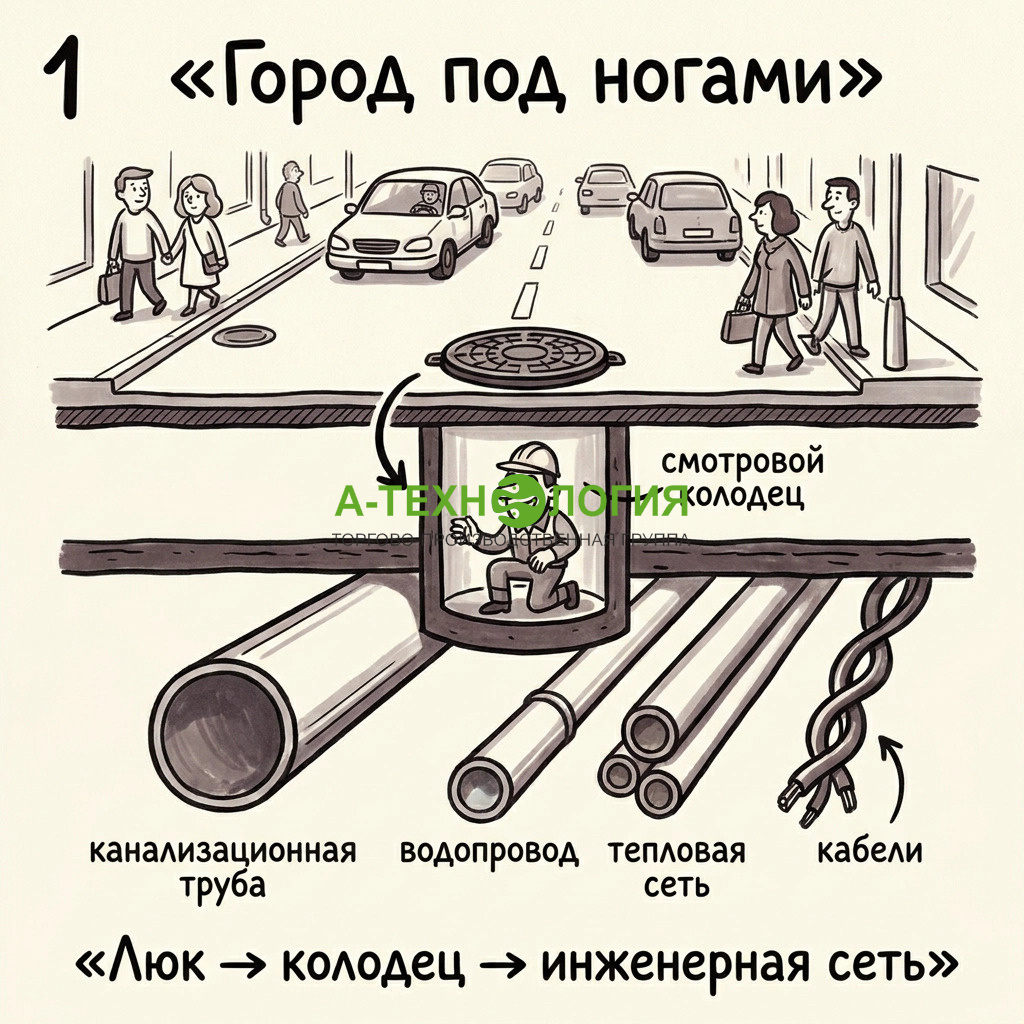

Под крышкой люка находится не пустота, а часть инженерной инфраструктуры: канализация, водопровод, тепловая сеть, дренаж, кабельные коммуникации или ливневая система. Люк одновременно закрывает доступ к подземному сооружению, защищает человека от падения, выдерживает нагрузку транспорта и позволяет коммунальным службам периодически попасть внутрь.
Рядом с люком дождеприёмник выполняет другую задачу. Он не столько закрывает доступ к колодцу, сколько собирает воду с поверхности улицы и направляет её в систему ливневой канализации.
Поэтому два внешне похожих изделия — круглая крышка люка и решётка дождеприёмника — на самом деле решают разные инженерные задачи.
Сегодня их конструкция регламентируется, в частности, ГОСТ 3634-2019 «Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия». Стандарт действует с 1 июня 2020 года и распространяется на люки и дождеприёмники для инженерных коммуникаций, включая тепловые сети, водопровод, канализацию, дренаж и кабельные сети.
Разберёмся, что находится под обычной чугунной крышкой, почему люки преимущественно круглые, откуда взялись обозначения Л, С, Т и другие, зачем нужны дождеприёмники и почему правильный люк — это гораздо больше, чем просто кусок чугуна.
Что такое чугунный люк
Чугунный люк — это конструкция, состоящая прежде всего из корпуса и крышки.
Корпус устанавливается над горловиной смотрового колодца и передаёт нагрузку от крышки на основание. Сама крышка закрывает отверстие.
Получается своеобразный переход между подземным сооружением и поверхностью земли.
Под люком может находиться человек, трубопровод, запорная арматура, кабели, канализационный канал или другое оборудование. Поэтому крышка должна одновременно быть достаточно прочной для предполагаемой нагрузки и позволять обслуживающему персоналу получить доступ внутрь.
ГОСТ 3634-2019 распространяется не только на канализационные люки. В область его применения входят люки колодцев и камер инженерных коммуникаций, включая тепловые сети, водопровод, канализацию, дренаж, кабельную канализацию, городские телефонные сети и другие подземные системы.
То есть выражение «канализационный люк» в быту используется значительно шире, чем техническое назначение конкретного изделия.
Люк — это часть подземного города
Есть интересный парадокс.
Чем лучше работает городская инфраструктура, тем меньше мы её замечаем.
Мы открываем кран — и не думаем о водопроводной сети. Включаем отопление — и не вспоминаем о теплотрассе. После дождя вода исчезает с улицы — хотя под асфальтом работает целая система водоотведения.
Люк является одной из немногих точек, где этот скрытый город выходит наружу.
Через него инженер может получить доступ к коммуникациям, провести осмотр, очистку, ремонт или обслуживание.
Поэтому на улице можно увидеть крышки с обозначениями различных сетей.
На старых люках иногда встречаются названия предприятий, городов, коммунальных служб и производителей. Для историков городской инфраструктуры такие изделия могут быть настоящими артефактами.
Люк — это дверь в подземный город
Когда появились первые люки
История люков тесно связана с развитием городских подземных коммуникаций.
Пока канализация представляла собой открытые канавы, выгребные ямы и другие простые системы, особой потребности в сложных закрытых смотровых колодцах не было.
Ситуация изменилась в XIX веке, когда крупные города начали активно строить подземные сети.
Появилась новая инженерная задача: трубы находятся под землёй, но к ним периодически нужно получить доступ.
Так возникла логика смотрового колодца.
Вместо того чтобы каждый раз вскрывать улицу, инженеры создавали специальные точки доступа.
По данным Американского общества инженеров-строителей, первые крышки для таких отверстий изначально делали из камня и дерева, а примерно с 1860-х годов литейные технологии позволили массово использовать чугун.
В Москве городская канализация начала развиваться ещё в конце XIX века: первая очередь городской канализации была запущена в 1898 году. Сохранившиеся старые чугунные крышки сегодня являются своеобразными историческими памятниками городской инфраструктуры.
В Севастополе, например, чугунные крышки смотровых колодцев также появились в XIX веке, а первый советский стандарт на такие изделия — ГОСТ 3634-47 — появился уже в 1947 году.
Получается, современный люк — результат не одной технологической идеи, а более чем столетнего развития городской инженерии.
От старого советского люка к современному
Почему именно чугун
На первый взгляд кажется странным использовать для крышки тяжёлый металл.
Сегодня есть полимеры, композиты, стеклопластики и другие материалы.
Но чугун получил широкое распространение не случайно.
Для городского люка важны сразу несколько свойств:
- высокая прочность;
- способность воспринимать значительную нагрузку;
- устойчивость к атмосферным воздействиям;
- долговечность;
- возможность промышленного литья сложной формы;
- относительно хорошая стойкость к износу;
- большой срок эксплуатации.
При этом чугун хорошо подходит именно для литых изделий.
Можно отлить корпус, крышку, рёбра жёсткости, посадочные элементы и другие детали как единую конструкцию.
ГОСТ 3634-2019 предусматривает изготовление корпусов, крышек и решёток из серого чугуна не ниже СЧ20 и/или высокопрочного чугуна не ниже ВЧ40.
Серый и высокопрочный чугун: в чём разница
Это важный технический момент.
Слово «чугун» не означает один конкретный материал с одинаковыми свойствами.
Серый чугун и высокопрочный чугун отличаются структурой и механическими характеристиками.
ГОСТ допускает оба варианта для изготовления люков и дождеприёмников — при соблюдении соответствующих требований.
Высокопрочный чугун позволяет получать изделия с высокой прочностью при относительно рациональной конструкции.
Но при покупке люка нельзя делать вывод о качестве исключительно по слову «чугунный».
Нужно смотреть конкретную модель, её тип, номинальную нагрузку, назначение и соответствие нормативным требованиям.

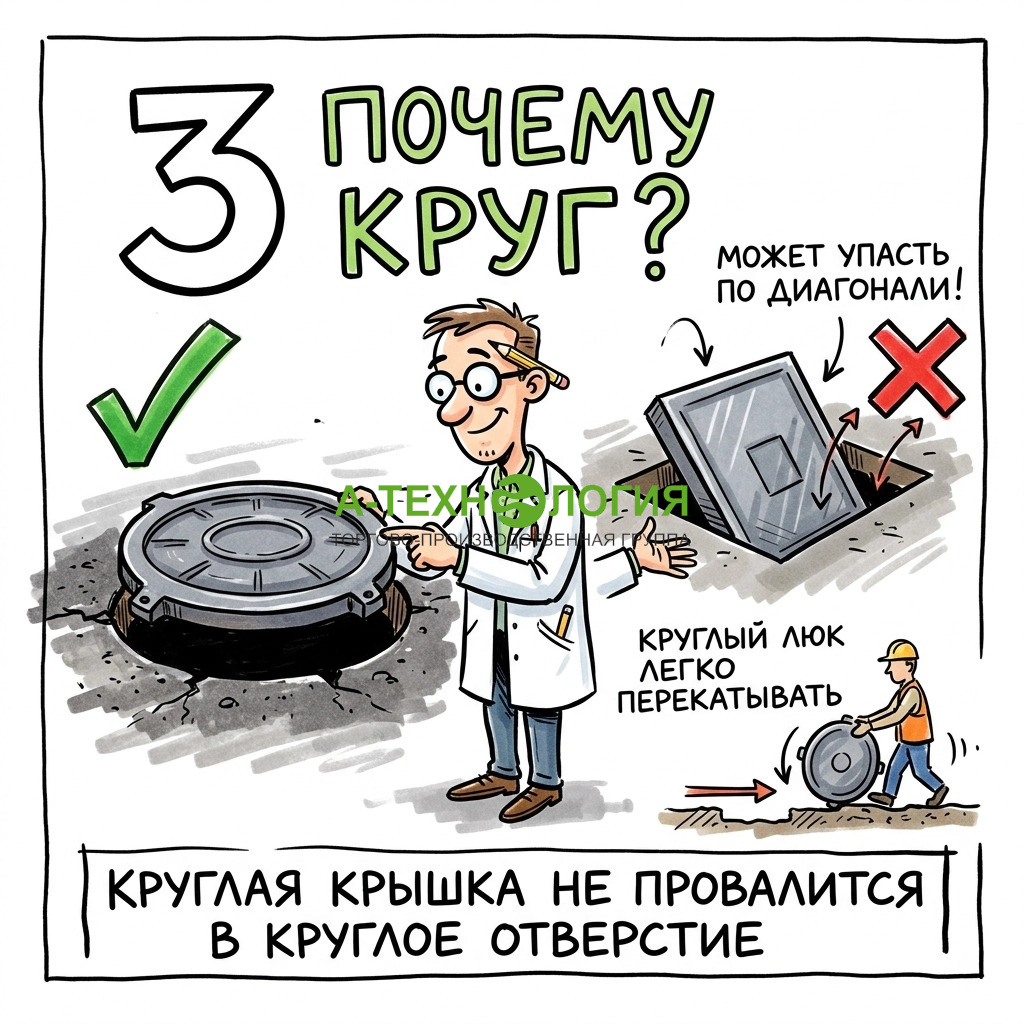

Почему большинство люков круглые
Это один из самых известных вопросов о люках.
Почему не квадрат?
Главная практическая причина — круглая крышка не может провалиться внутрь круглого отверстия при правильном соответствии размеров.
Квадратная крышка потенциально может попасть в отверстие по диагонали.
У круглой крышки такая проблема отсутствует.
Кроме того, круглая форма хорошо работает с нагрузками, которые распределяются вокруг отверстия, а саму крышку удобно перемещать по поверхности перекатыванием.
Последнее особенно важно, учитывая массу некоторых чугунных изделий.
Поэтому круглая форма оказалась очень удачным инженерным решением.
Но говорить, что все люки обязательно круглые, тоже неправильно.
Существуют прямоугольные, квадратные, овальные и другие конструкции, если этого требует конкретная инженерная задача.
Почему люки круглые
Почему на люке есть рёбра и рисунок
Посмотрите на старую чугунную крышку.
Она редко бывает идеально гладкой.
На поверхности могут находиться концентрические кольца, рёбра, выпуклые элементы, рисунки и надписи.
Это не только декоративное оформление.
Рёбра увеличивают жёсткость конструкции и позволяют рациональнее распределять металл.
А рельеф поверхности помогает сделать её менее скользкой.
Поэтому рисунок на крышке — это одновременно конструктивный и эксплуатационный элемент.
Кроме того, поверхность часто содержит информацию о назначении изделия, производителе или коммунальной организации.
Почему люк не должен просто лежать на краю отверстия

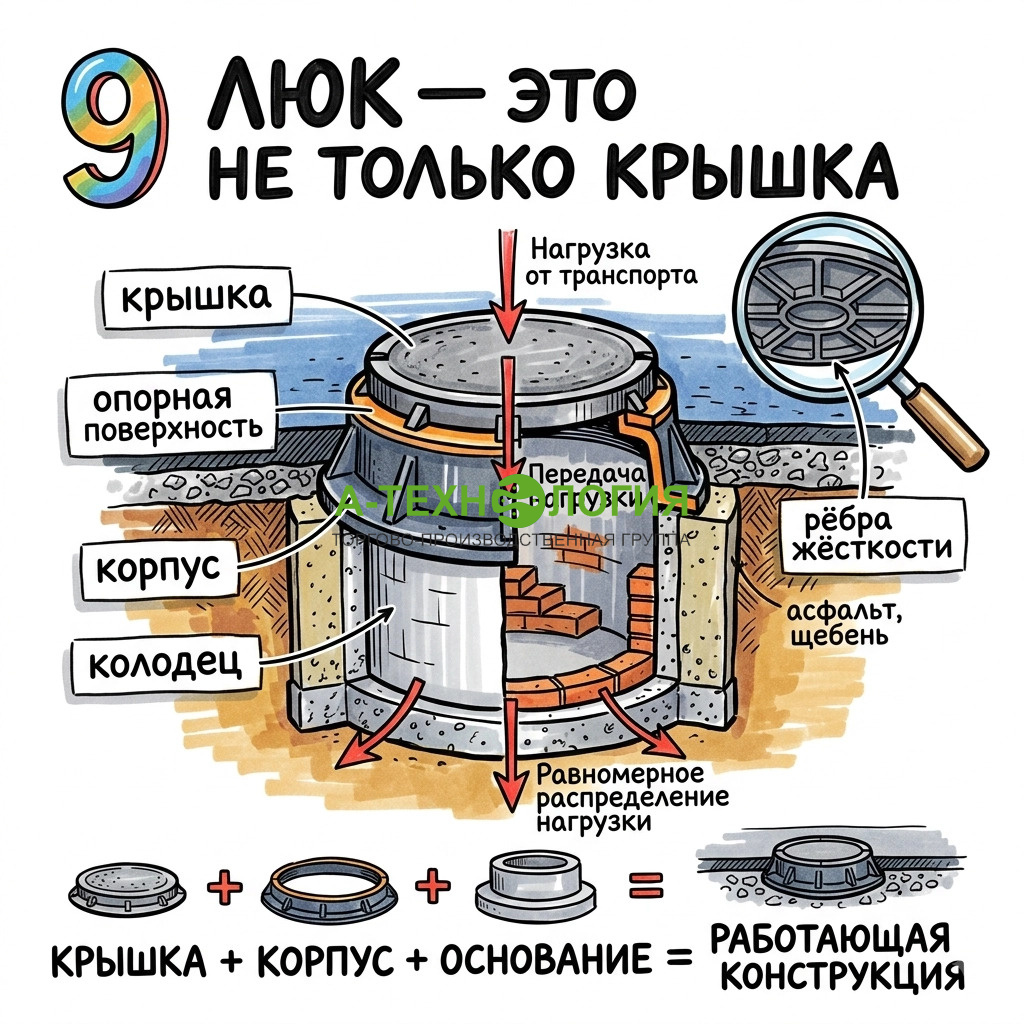

Конструкция люка предусматривает корпус.
Крышка опирается на него по специальной поверхности.
Когда автомобиль проезжает сверху, нагрузка передаётся:
автомобиль → крышка → корпус → основание → грунт / конструкция дороги.
Именно поэтому качество монтажа имеет не меньшее значение, чем качество самого изделия.
Если корпус установлен неправильно, недостаточно закреплён или дорожное покрытие вокруг него просело, даже прочная крышка может начать раскачиваться.
Отсюда знакомый городской звук:
«клац-клац-клац»
при каждом проезде автомобиля.

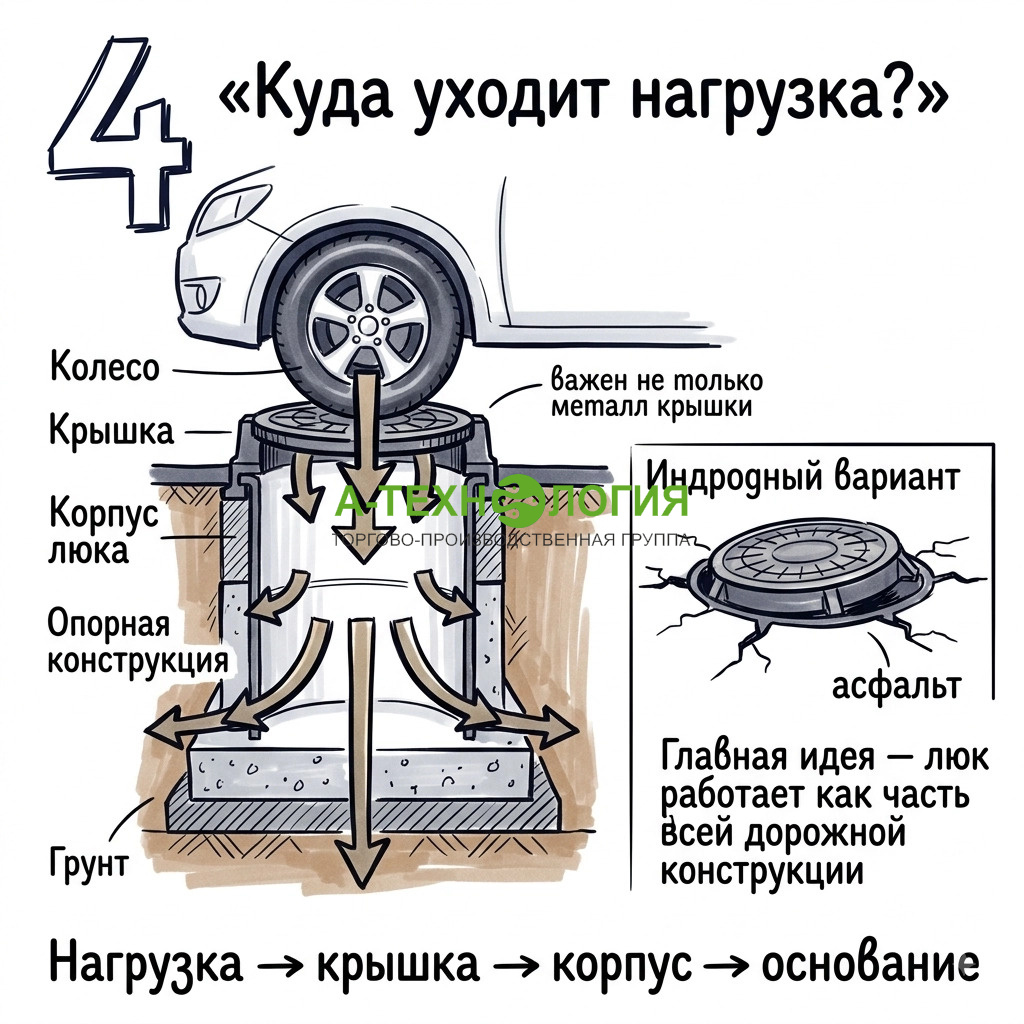

Как нагрузка проходит через люк
Гремящий люк — это не просто неприятный шум. Он может свидетельствовать о проблемах с посадкой крышки, опорной поверхностью, корпусом или дорожным покрытием.
Что такое смотровой колодец
Смотровой колодец — это сооружение, которое обеспечивает доступ к подземной инженерной сети.
Внутри может находиться:
- канализационный трубопровод;
- водопровод;
- запорная арматура;
- тепловая сеть;
- дренаж;
- кабельные коммуникации;
- соединения труб;
- места изменения направления или диаметра трубопровода.
Люк закрывает верхнюю часть такого сооружения.
Поэтому технически правильнее говорить не просто «канализационный люк», а учитывать назначение колодца.
Зачем вообще нужны смотровые колодцы
Подземная труба кажется простой конструкцией.
Но представьте канализационную сеть длиной несколько километров.
Если внутри произойдёт засор, повреждение или необходимость осмотра, невозможно каждый раз вскрывать асфальт.
Поэтому сеть разбивается на обслуживаемые участки.
В определённых местах создаются смотровые колодцы.
Через них специалисты могут:
- осматривать систему;
- очищать трубопровод;
- проводить ремонт;
- проверять состояние коммуникаций;
- получать доступ к арматуре;
- выполнять технические работы.
Получается, люк — это буквально сервисная дверь в подземную инфраструктуру.

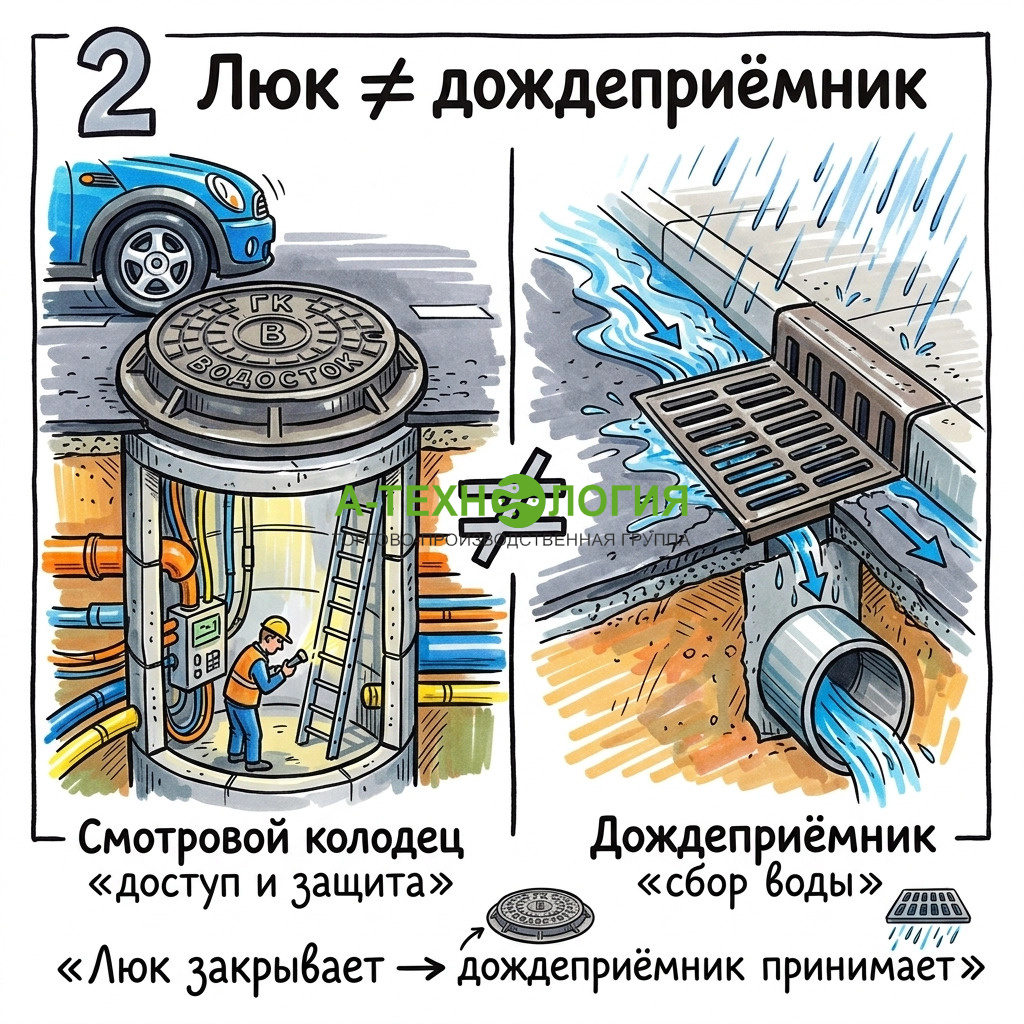

А теперь самое интересное: люк и дождеприёмник — не одно и то же
Их часто путают.
Но принцип работы совершенно разный.
Люк смотрового колодца закрывает доступ к подземному сооружению.
Дождеприёмник принимает воду с поверхности.
Если после сильного дождя вода должна уйти с дороги, площади или другой территории, она направляется к дождеприёмнику.
Вместо сплошной крышки здесь используется решётка.
Через отверстия вода попадает внутрь ливневого колодца, а дальше — в систему водоотведения.
Именно поэтому дождеприёмник можно представить как «воронку» между улицей и ливневой канализацией.
Люк и дождеприёмник — это не одно и то же

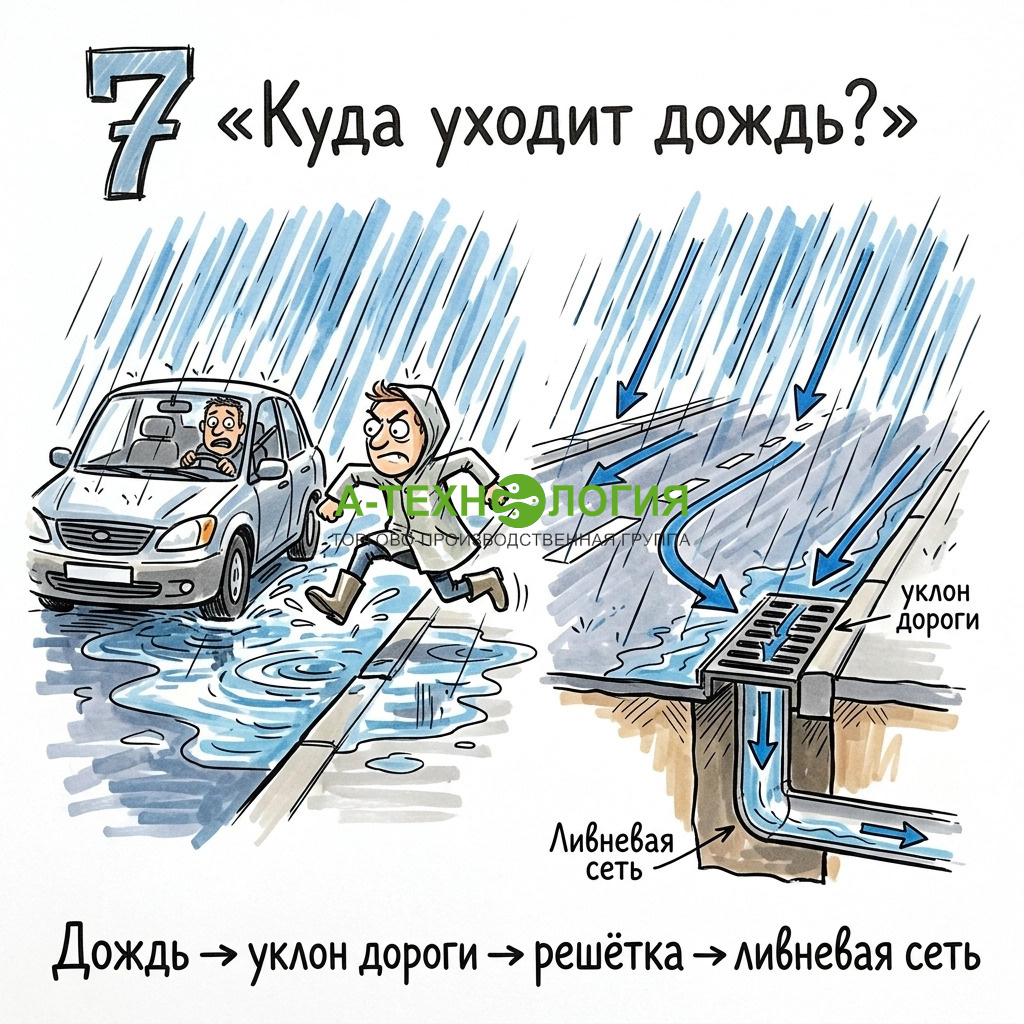

Как работает дождеприёмник
Схему можно представить очень просто:
дождь → поверхность дороги → уклон → решётка → дождеприёмник → ливневая канализация.
Но за этой простой цепочкой стоит инженерный расчёт.
Важно обеспечить достаточную пропускную способность решётки.
Если отверстия слишком малы или их площадь недостаточна, вода будет уходить медленно.
Если решётка неправильно расположена относительно бордюра или дорожного уклона, часть воды может проходить мимо.

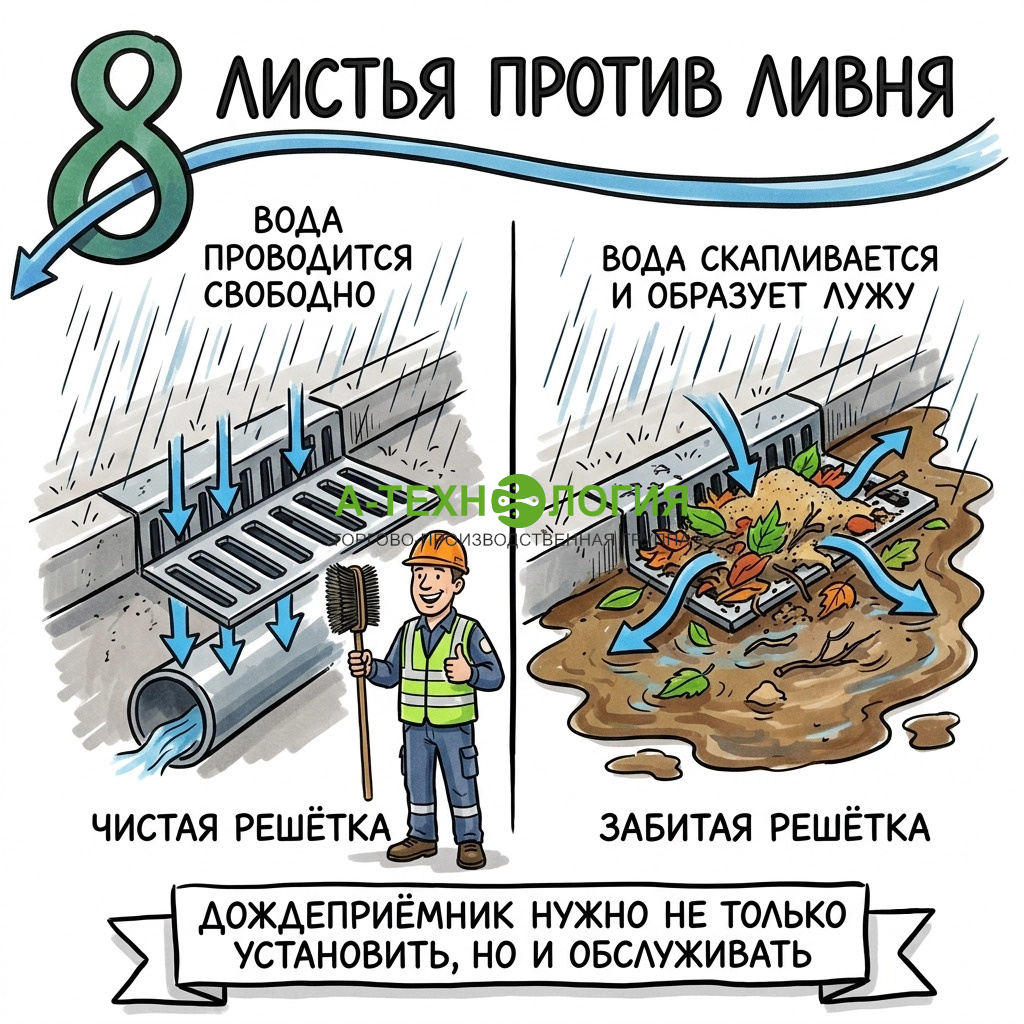

Если систему не обслуживать, листья, мусор и грязь постепенно уменьшают свободное сечение.
Поэтому эффективность ливневой канализации зависит не только от диаметра труб под землёй.
Важна вся система от поверхности дороги до коллектора.
Почему дождеприёмники бывают с разными решётками
Улица — не однородная поверхность.
Одно дело — пешеходная зона.
Другое — парковка.
Третье — проезжая часть с постоянным движением автомобилей.
Четвёртое — участок возле бордюра.
ГОСТ 3634-2019 прямо предусматривает выбор типа дождеприёмника в зависимости от места установки. В стандарте выделяются различные конструкции, включая варианты для пешеходных зон, автостоянок и обочин городских дорог.
То есть решётка дождеприёмника — это не просто декоративная металлическая сетка.
Её конструкция связана с нагрузкой и способом отвода воды.

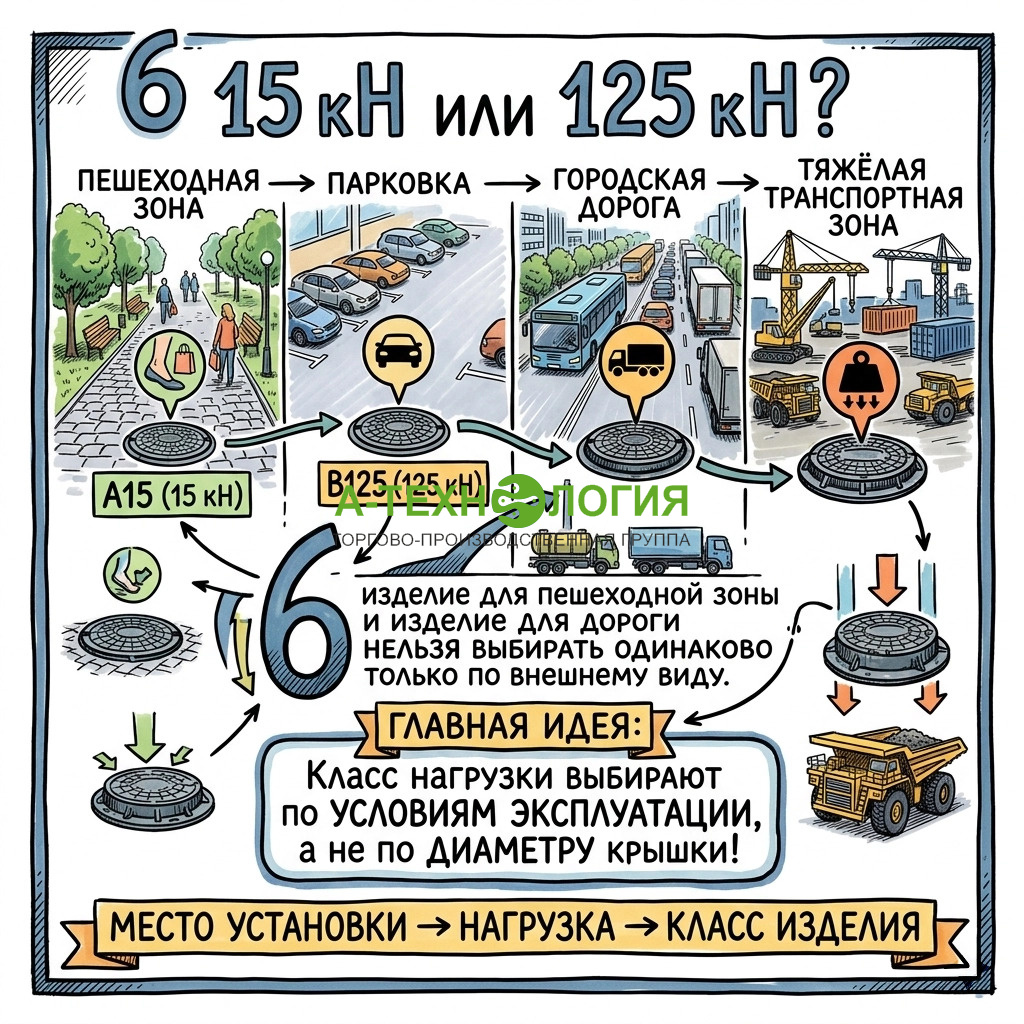

Что означает нагрузка А15, В125, С250 и другие обозначения
Это одна из самых полезных вещей, которые стоит понимать при работе с люками.
Буквенно-цифровые обозначения связаны с классом нагрузки.
Например, в ГОСТ 3634-2019 для дождеприёмников встречаются обозначения:
-
Д(А15) — малый дождеприёмник, номинальная нагрузка 15 кН;
-
ДБ1(В125) — большой дождеприёмник с номинальной нагрузкой 125 кН.
-
Для Д(А15) стандарт указывает рекомендуемую область применения — пешеходные зоны, а для ДБ1(В125) — автостоянки и обочины городских автодорог.
Это хороший пример того, почему нельзя покупать люк или дождеприёмник только по размеру.
Изделие должно соответствовать месту установки.
Что будет, если поставить неправильный люк
Представим обычную городскую дорогу.
На ней установили изделие, которое не рассчитано на соответствующую транспортную нагрузку.
Поначалу всё может выглядеть нормально.
Но затем постоянные проезды автомобилей создают циклическую нагрузку.
Если конструкция не рассчитана на неё, постепенно могут появиться деформации, разрушение элементов, проблемы с посадкой или повреждение дорожного покрытия.
Поэтому класс нагрузки — один из ключевых параметров изделия.
Что означают классы нагрузки

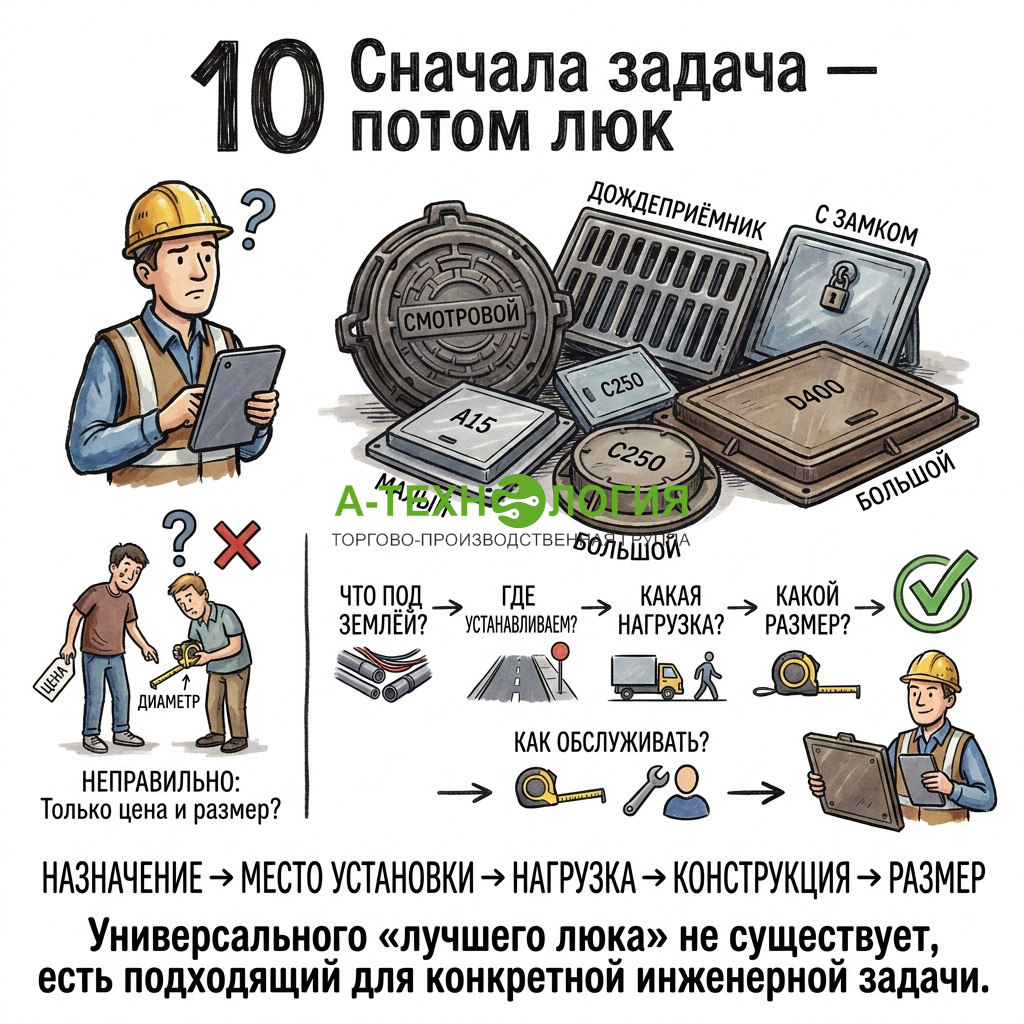

Почему в ГОСТ так много разных типов люков
Потому что подземные коммуникации тоже бывают разными.
Стандарт предусматривает различные исполнения люков, в том числе общего назначения, с запорными устройствами, с возможностью заполнения крышки бетоном, с устройством для подъёма крышки механизмом и конструкции с единым корпусом под несколько крышек.
То есть люк может отличаться не только размером.
Меняется сама задача.
Например, в месте, где требуется ограничить несанкционированный доступ, может использоваться конструкция с запорным устройством.
На другом объекте может потребоваться специальная система подъёма.
Для некоторых конструкций используется комбинированное исполнение с бетоном.
Зачем люку замок
Обычная крышка должна позволять коммунальным службам получить доступ к колодцу.
Но доступ должен быть контролируемым.
В некоторых местах внутри находится оборудование, к которому посторонним людям подходить не следует.
Кроме того, закрытая крышка снижает вероятность случайного открытия.
ГОСТ предусматривает люки с запорными замковыми устройствами как отдельное исполнение. Конструкция замка согласовывается с потребителем.
Это особенно актуально для объектов инфраструктуры, где защита от несанкционированного доступа имеет практическое значение.
Зачем в крышке отверстие
На первый взгляд кажется, что отверстие в крышке — просто место, за которое можно подцепить её инструментом.
И действительно, конструкция должна предусматривать возможность открывания.
Но у люков есть ещё одна специфическая задача.
Колодцы могут быть загазованы.
Поэтому ГОСТ предусматривает в крышках люков, кроме водопроводных, отверстие диаметром не менее 20 мм для отбора проб загазованности колодца. При повышенной загазованности могут предусматриваться дополнительные вентиляционные отверстия.
Это очень важная деталь.
Люк — не просто тяжёлая крышка.
Он является частью системы безопасного обслуживания подземного сооружения.
Почему нельзя просто открыть канализационный люк и спуститься
Это уже вопрос безопасности.
В канализационных и других подземных колодцах могут присутствовать опасные газы и недостаток кислорода.
Причём отсутствие резкого запаха вовсе не означает отсутствие опасности.
Поэтому профессиональное обслуживание колодцев предусматривает специальные процедуры контроля атмосферы, вентиляции, страховки и доступа.
Именно поэтому предусмотренное стандартом отверстие для отбора проб загазованности — не мелочь, а часть эксплуатационной безопасности.
Почему чугунный люк может быть очень тяжёлым
Парадокс чугунного люка заключается в том, что его нужно сделать одновременно достаточно прочным и достаточно удобным для обслуживания.
Увеличение толщины металла повышает массу.
Поэтому инженеры используют рёбра жёсткости, форму корпуса и другие конструктивные решения.
В некоторых исполнениях предусматриваются специальные устройства для подъёма крышки стандартными грузоподъёмными механизмами. Такое исполнение также предусмотрено ГОСТ 3634-2019.
То есть тяжёлый люк — не обязательно плохо спроектированный люк.
Масса часто является следствием материала, размеров и требуемой нагрузки.
Почему крышка должна хорошо сидеть в корпусе
Между крышкой и корпусом существует посадочная поверхность.
Она должна обеспечивать стабильное положение крышки.
ГОСТ устанавливает требования к сопряжению: крышки должны свободно входить в соответствующие корпуса, а зазор по периметру не должен превышать 3 мм на сторону. Также крышки должны плотно прилегать к опорным поверхностям корпусов.
Это объясняет, почему качественный люк не должен болтаться в раме.
Хорошая посадка нужна для стабильности, безопасности и нормальной эксплуатации.
Откуда берётся грохот люка
Если крышка начинает двигаться относительно корпуса, каждое прохождение автомобиля может превращаться в удар.
Причины могут быть разными:
- износ посадочной поверхности;
- загрязнение;
- неправильная установка;
- деформация;
- просадка основания;
- повреждение корпуса;
- несоответствие элементов;
- проблемы с дорожным покрытием.
Поэтому просто заменить крышку иногда недостаточно.
Если причина находится в основании или корпусе, новая крышка через некоторое время снова начнёт двигаться.
Люк и дорога должны работать как единая конструкция
Очень важный момент, который часто недооценивают.
Люк нельзя рассматривать отдельно от дорожного полотна.
Представьте новую крышку, установленную на старое просевшее основание.
Автомобили будут передавать нагрузку не так, как предусмотрено конструкцией.
Появится ударная нагрузка.
Может разрушаться асфальт вокруг корпуса.
Может измениться положение крышки относительно дороги.
Поэтому монтаж люка — это часть дорожных и инженерных работ, а не просто установка металлического изделия в отверстие.
Почему люк должен находиться на одном уровне с дорогой
Хорошо установленный люк не должен создавать существенную ступеньку относительно покрытия.
Если он выступает, колёса автомобиля получают удар.
Если он просел, возникает другая проблема: в углублении собирается вода, а проезд автомобиля также создаёт ударную нагрузку.
Кроме того, неправильно расположенный дождеприёмник может перестать эффективно собирать поверхностный сток.
Поэтому отметка люка или решётки — часть инженерной геометрии дороги.
Что находится внутри дождеприёмника
В самом простом варианте конструкция состоит из:
решётки → корпуса → внутреннего пространства колодца → отводящей трубы.
ГОСТ отдельно рассматривает конструкцию дождеприёмников, включая решётку, корпус и опорную поверхность корпуса. Предусмотрены также варианты с боковым приёмом воды, конструкции возле бордюра и исполнения под две решётки.
Это позволяет адаптировать дождеприёмник к конкретной геометрии дороги.
Например, если решётка находится непосредственно возле бордюра, её конструкция может отличаться от варианта, установленного в середине площади.
Как дождеприёмник спасает улицу от ливня
Почему дождеприёмник нельзя делать слишком «дырявым»
Кажется логичным: чем больше отверстий, тем быстрее уйдёт вода.
Но задача сложнее.
Решётка должна одновременно:
- пропускать воду;
- выдерживать нагрузку;
- не создавать опасности для пешеходов;
- соответствовать месту установки;
- обеспечивать требуемую площадь живого сечения;
- работать совместно с конструкцией колодца.
Поэтому отверстия и форма решётки — результат компромисса между гидравликой и механической прочностью.
А что происходит с листьями и мусором?
Это одна из главных эксплуатационных проблем ливневой канализации.
Осенью решётка может постепенно покрываться листьями.
После сильного дождя туда попадают:
- песок;
- мелкий мусор;
- ветки;
- грязь;
- дорожные загрязнения.
Если очистку не проводить, свободное сечение уменьшается.
В результате даже хорошо спроектированная система может перестать справляться с интенсивным дождём.
Поэтому дождеприёмник — это не элемент, который установили один раз и забыли.
Его необходимо обслуживать.
Почему забитый дождеприёмник перестаёт работать
Почему круглые дождеприёмники тоже не всегда одинаковы
Внешне два изделия могут выглядеть практически одинаково.
Но различаться:
- диаметром;
- глубиной;
- конструкцией решётки;
- площадью живого сечения;
- нагрузкой;
- массой;
- способом установки;
- исполнением корпуса.
Например, в каталоге «А-Технологии» сейчас представлен круглый чугунный дождеприёмник ДК 776×90; на момент проверки на странице было указано наличие 47 штук.
Рядом в том же каталоге представлен лёгкий чугунный люк смотрового колодца типа Л(А30), двухушковый. То есть даже внутри одной категории находятся изделия с совершенно разным назначением.
Что такое «двухушковый» люк
В техническом описании можно встретить непривычные слова.
Например, «двухушковый».
Речь идёт о специальных элементах, за которые можно подцепить крышку при открывании.
Это особенно важно для тяжёлых металлических крышек.
ГОСТ предусматривает, что конструкция люков должна иметь хотя бы одну впадину, отверстие или зацеп, предназначенные для возможности открывания крышки.
То есть даже такая небольшая деталь имеет вполне практическое назначение.
Что означают буквы на люках
Обозначения появились не для красоты.
Они помогают понять назначение и конструкцию изделия.
В советской системе стандартизации маркировка позволяла различать изделия для разных инженерных сетей. Например, на старых крышках можно встретить обозначения, связанные с городским водопроводом, канализацией, водостоком или пожарными гидрантами. Исторические материалы о советских люках отмечают использование обозначений вроде «ГВ», «ГК», «ВД» и «ПГ».
Сегодня классификация ГОСТ 3634-2019 значительно подробнее.
Она учитывает тип изделия, номинальную нагрузку, исполнение и область применения.
Что интересного можно узнать по старому люку
Старый люк иногда рассказывает об истории города больше, чем кажется.
На нём может быть:
- название предприятия;
- аббревиатура коммунальной службы;
- год;
- герб;
- название города;
- обозначение назначения;
- элементы старой системы маркировки.
В некоторых городах коллекционеры специально фотографируют такие крышки.
Фактически под ногами оказывается маленький металлический архив.
В Москве, например, сохранились дореволюционные и ранние советские крышки канализационных колодцев. Некоторые из них относятся к первым этапам развития городской канализации.
Почему старые люки иногда представляют историческую ценность
Потому что городская инфраструктура меняется медленнее, чем кажется.
Здание может быть перестроено.
Асфальт несколько раз заменён.
Названия улиц изменились.
Предприятие, изготовившее люк, давно исчезло.
А крышка всё ещё лежит на прежнем месте.
Поэтому старый чугунный люк может оказаться одним из немногих сохранившихся материальных следов конкретной эпохи городской инженерии.
Чугунный люк против полимерного: почему вообще существует альтернатива
Современные технологии позволяют производить крышки из полимерно-песчаных композитов, пластиков и других материалов.
Но это не означает автоматическую замену чугуна.
У каждого материала есть собственная область применения.
ГОСТ 3634-2019 специально уточняет, что его действие не распространяется на люки, дождеприёмники и коверы из полимерно-песчаных композитов, пластиков, стеклопластиков, ПВХ и полиэтилена.
Чугун остаётся востребованным там, где важны высокая механическая прочность, устойчивость к нагрузкам и долговечность.
Где чугунные люки используются сегодня
Область применения гораздо шире, чем обычная канализация.
Чугунные люки и аналогичные конструкции применяются в системах:
- городской канализации;
- водоснабжения;
- теплоснабжения;
- дренажа;
- ливневой канализации;
- кабельных сетей;
- телефонных коммуникаций;
- других подземных инженерных сооружений.
Именно поэтому городская улица может быть буквально покрыта люками разных типов.
Они обслуживают разные инженерные сети, хотя внешне многие выглядят почти одинаково.
Из чего состоит чугунный люк
Почему нельзя заменить люк «примерно таким же»
Это особенно важно при ремонте существующей инфраструктуры.
Если старый люк вышел из строя, недостаточно посмотреть на него и сказать:
«Нужен такой же круглый».
Нужно определить:
- назначение;
- тип;
- размер;
- класс нагрузки;
- конструкцию корпуса;
- посадочный диаметр;
- габариты;
- способ установки;
- требования конкретного проекта.
Иначе можно получить ситуацию, когда новая крышка физически подходит по диаметру, но не соответствует требуемой нагрузке.
Люк для двора и люк для дороги — не одно и то же
Это простой пример того, почему место установки имеет принципиальное значение.
Во дворе частного дома нагрузка может быть относительно небольшой.
На парковке нагрузка уже выше.
На городской дороге конструкция постоянно взаимодействует с транспортом.
На промышленной площадке по ней могут ездить тяжёлые грузовики.
Поэтому одинаковый подход ко всем объектам невозможен.
Класс нагрузки должен соответствовать реальной эксплуатации.
Что важнее: масса или класс нагрузки?
Обычно покупатель может подумать:
«Чем тяжелее люк, тем он прочнее».
Но это слишком примитивное правило.
Масса действительно связана с количеством металла и конструкцией изделия, однако сама по себе не является достаточной характеристикой прочности.
Инженеру важнее знать нормативную нагрузку, материал, конструкцию и область применения.
Поэтому сравнивать два изделия исключительно по килограммам неправильно.
Почему люки должны быть устойчивыми к коррозии
Чугун находится в довольно агрессивной среде.
На него воздействуют:
- дождь;
- снег;
- соли;
- грязь;
- перепады температуры;
- реагенты;
- влага;
- механический износ.
При этом чугунный люк может эксплуатироваться десятилетиями.
Поэтому качество отливки и защитного покрытия имеет значение.
ГОСТ предъявляет требования к качеству отливок и прямо указывает, что трещины в отливках не допускаются. Для ряда поверхностных дефектов установлены допустимые ограничения.
Почему трещина в люке — серьёзная проблема
Потому что люк работает под циклической нагрузкой.
Автомобиль проезжает по нему не один раз.
Тысячи и десятки тысяч повторяющихся воздействий постепенно испытывают конструкцию.
Если в металле уже существует трещина или серьёзный дефект, он может стать концентратором напряжений.
Поэтому требования к качеству отливки — не бюрократическая формальность.
Они непосредственно связаны с безопасностью эксплуатации.
Как устроен современный чугунный люк
Упрощённо его можно представить как систему из нескольких элементов:
крышка
↓
опорная поверхность
↓
корпус
↓
опорное основание
↓
колодец
При этом крышка воспринимает непосредственную нагрузку, корпус распределяет её дальше, а основание должно передать нагрузку окружающей конструкции.
Если один элемент выполнен неправильно, вся система начинает работать хуже.
Люк — это инженерная конструкция, а не просто отливка
Это, пожалуй, главный вывод.
Хороший люк начинается не с формы крышки.
Он начинается с понимания:
что находится под землёй → где расположен колодец → кто и как будет по нему ездить → какую нагрузку должна выдерживать конструкция → как будет выполняться обслуживание.
Только после этого определяется конкретное изделие.
Как правильно мыслить при выборе люка
Где посмотреть чугунные люки и дождеприёмники
В каталоге «А-Технологии» чугунные люки находятся в разделе водоотведения и канализации. На момент проверки в разделе с фильтром «В наличии» отображались две позиции: круглый дождеприёмник ДК 776×90 и чугунный люк смотрового колодца типа Л(А30), двухушковый.
Каталог чугунных люков и дождеприёмников «А-Технологии»
Для заказа, уточнения характеристик и наличия можно обратиться в «А-Технологию» по телефону 8 (800) 101-34-20.
Что в итоге нужно знать о чугунных люках
Чугунный люк — один из тех элементов городской инфраструктуры, которые кажутся совершенно обыденными именно потому, что хорошо выполняют свою работу.
Он появился вместе с развитием подземных инженерных сетей и постепенно превратился из простой крышки над отверстием в стандартизированную конструкцию с определёнными требованиями к материалу, нагрузке, размерам, посадке и безопасности.
Смотровой люк обеспечивает доступ к подземным коммуникациям.
Дождеприёмник собирает воду с поверхности.
Корпус передаёт нагрузку на основание.
Крышка защищает колодец и людей.
Решётка дождеприёмника одновременно пропускает воду и воспринимает нагрузку.
А маркировка и классификация позволяют понять, для какого объекта предназначено конкретное изделие.
По действующему ГОСТ 3634-2019 для чугунных люков и дождеприёмников используются серый и высокопрочный чугун установленных марок, а тип и конструкция должны соответствовать месту применения и требуемой номинальной нагрузке.
Именно поэтому хороший чугунный люк нельзя выбирать по принципу «главное, чтобы подошёл по диаметру».
У него есть назначение, нагрузка, конструкция, материал и условия эксплуатации.
А под незаметной крышкой на улице в действительности находится одна из самых важных частей города — его подземная инженерная система.
